Снятие и замена свечей зажигания 1 4 toyota corolla e120

Как заменить свечи зажигания на Toyota Corolla

Замена свечей зажигания на Toyota Corolla согласно техническому регламенту следует менять каждые 30 000 км пробега. Однако в реальности, советуем производить замену свечей чаще, например раз в 20 тыс км пробега. Конечно, можно использовать иридивые свечи с увеличенным сроком службы, но мы все же советуем производить замену свечей чаще.

Как определить что нужно менять свечи зажигания

К примеру вы приобрели автомобиль, и прошлый хозяин не сказал вам когда менял свечи. Для того, чтобы не иметь проблем в ближайшем будущем, советуем заменить свечи сразу. Для тех же, кто сомневается опишем признаки, характеризующие замену свечей.

• Обороты двигателя начинают «плавать»
• На холостом ходу «выскакивает» ошибка двигателя Check Engine
• Появляется ошибка P0304*

*При диагностике автомобиля сканером ОБДЛ может появиться ошибка, которая говорит о необходимости замены свечей зажигания.

Какие свечи устанавливаются на Тойоту Короллу

С завода производитель устанавливает свечи Toyota 90919-01253 цена 1 свечи на данный момент составляет около 450 руб. При покупке оригинальных свечей Тойота, в коробке будут лежать свечи Denso. Однако эти свечи отличаются от тех, которые продаются в упаковках фирмы Denso.

Аналог оригинальных свечей

• Denso VK16
• NGK BKR5EYA
• Champion OE093T10
• Valeo 246624

Для более точного подбора свечей уточняйте информацию у продавцов консультантов.

Свечи для двигателя 1ZR-FE Маркировка DENSO SC20HR11 c иридиевыми электродами.Свечи подойдут для TOYOTA COROLLA SDN0 1.6 с двигателем «1ZR-FE»

• Длина резьбы свечи 26,0 мм с иридиевым центральным электродом диаметром 0.7 мм
• Калильное число DENSO 20
• Диаметр резьбы и размер шестигранника свечи 12*14
• Искровой зазор 1,1 мм
• С резистором

Свечи для двигателя 4ZZ-FE Маркировка DENSO K16R-U11. Подойдут для Короллы с мотором 1.4 литра. Иридиевые свечи DENSO IK16

• Центральный иридиевый электрод свечи диаметром 0.4 мм
• Диаметр, длина резьбы, размер шестигранника свечи 14*19*16 мм
• Калильное число свечи DENSO 16 ( аналог NGK 5; CHAMPION 12,11; BOSCH 8)

Эти свечи устанавливаются заводом изготовителем, замена их рекомендуется в 40 тыс. пробега.

Выше мы писали про свечи DENSO VK16. Эти иридиево-платиновые свечи особой долговечной серии со сроком службы до 100 000 км пробега без замены.

• Центральный иридиевый электрод свечи диаметром 0.4 мм
• Платиновая накладка на заземляющем электроде свечи зажигания
• Диаметр, длина резьбы, размер шестигранника свечи 14*19*16 мм
• Калильное число свечи DENSO 16 ( аналог NGK 5; CHAMPION 12,11; BOSCH 8)

Советуем не экономить на свечах, а устанавливать только оригинальные свечи или проверенные временем.

Этапы замены свечей зажигания

Для замены нам потребуется свечной ключ на 16мм и ключ на 10мм для того, чтобы открутить катушки зажигания.

Открываем капот, у кого есть — откручиваем 4 болта крепления пластиковой декоративной крышки. У кого нет пропускаем этот этап.

Далее убираем крышку в сторону и с помощью ключа на 10мм начинаем откручивать болты крепления катушки зажигания.

При замене свечей советуем откручивать катушки поочередно, а не сразу все.

Отсоединим штекер от катушки и аккуратно вытащим ее из колодца.

С помощью свечного ключа на 16мм откручиваем старую свечу, вынимаем ее и устанавливаем новую.

Точно так же проделываем и с остальными тремя свечами.

Старая и новая свеча зажигания

Видео инструкция по замене свечей

Замена свечей зажигания Тойота Королла 2008 г 120 кузов

Всем доброго дня! У нас в Сибири наступили морозы, а это то время, когда можно проверить «на прочность» свечи зажигания. Ведь от качественных свечей зависит уверенный запуск двигателя в морозы. Сегодня я расскажу Вам, как выполняется замена свечей зажигания Тойота Королла. Для кого то эта информация покажется бесполезной, а кто-то будет делать это впервые. А если под рукой окажется наш мануал, то замена пройдет без проблем. Итак, поехали.

В нашем распоряжении оказался автомобиль Toyota Corolla в 120-ом кузове с двигателем 1.6 л. На нем и будем показывать как все делается, но для начала немного теории.

Интервал замены свечей зажигания на Тойота Королла

Свечи зажигания на Королле меняются в двух случаях. Во-первых, это внеплановая замена, когда свечи вышли из строя. Во-вторых, подошло время технического обслуживания, когда требуется их поменять. Если придерживаться технического регламента, то делается это через 40 тыс. км пробега. Кстати, через аналогичный пробег надо менять жидкость автоматической КПП Тойота Королла. А если на атвоомбиле установлена AMT, то возможно потребуется уделить внимание маслу в роботе королла.

Этапы работы по замене свечей зажигания Тойота Королла

Обратите внимание, что свечи зажигания Тойота Королла меняются только на остывшем двигателе. Не меняется свечи на прогретом моторе, так как это чревато срыванием резьбовых соединений свечи или свечного колодца.

Для замены выбирайте только те свечи, которые рекомендованы заводом-изготовителем автомобиля.

Перед началом работ необходимо вооружиться небольшим набором инструментов, в который входят такие предметы, как:

— Свечная головка на 16″, удлинитель и вороток.
— Головка на 10″ и удлинителем и воротком.
— Комплект новых свечей зажигания.

1. Открываем капот и снимаем пластиковую накладку мотора. Делается это элементарно. Просто окручиваем две гайки, как показано на фото ниже. Используется головка на 10″ и вороток. Пластиковую накладку убираем в сторону.

2. Теперь мы видим 4 катушки зажигания, к которым подходят четыре жгута управляющих проводом. Нам необходимо их отключить. Делается это нажатием на фиксатор и оттягиванием фишки в сторону.

3. После этого берем снова нашу головку на 10″ с трещоткой и удлинителем и отворачиваем 4 болта крепления катушек зажигания.

4. Поочередно вытаскиваем все катушки зажигания и убираем их в сторону. Старайтесь не ронять катушки, так как можете повредить их и тогда придется покупать новые.

5. Берем свечной ключ и отворачиваем 4 свечи зажигания. если есть возможность, то лучше продуть свечные колодцы перед этим с помощью компрессора.

6. Убираем с удлинителя вороток или трещотку и оставляем только свечную головку. В нее вставляем новую свечу зажигания и аккуратно опускаем в свечной колодец. После чего от руки заворачиваем, чтобы не повредить резьбу. Когда убедились, что свеча пошла по резьбе, то берем вороток и протягиваем все свечи с усилием 25 Нм.

Аналогичную процедуру проделываем с остальными свечами, после чего собираем все в обратном порядке.

Вот собственно и все! Можно считать, что замена свечей зажигания Тойота Королла считается оконченной. А мы рекомендуем Вам посмотреть видео по теме, которое будет в самом конце статьи. А если Вы меняете масло и сомневаетесь в его подлинности, то наша статья по подделкам масел Тойота должна Вам помочь.

Замена свечей зажигания Тойота Королла Видео

Toyota Corolla 1.4 vvt-i «Коровка» › Бортжурнал › Замена свечей зажигания

Для спокойствия души и не более того, для работы понадобилась, головка на 10, на 16, удлинители и трещетки ну если совсем по фен-шую наверное надо закручивать свечи динамометрическим ключом.

Описывать там особо то и нечего, все как у всех:
1. Можно скинуть минусовую клему с акума.
2. Снимается декоративная крышка.
3. Откручиваются катушки, для удобства извлечения катушек можно открутить короб в котором идёт проводка на катушки.

4. Достаем катушки.
5. Откручивание свечи.
6. Собираем все в обратном порядке.

Из Сия всего меня смутило только пару моментов. На катушках краска, словно с разборки катушки. Ну или для себя старый владелец их помечал.

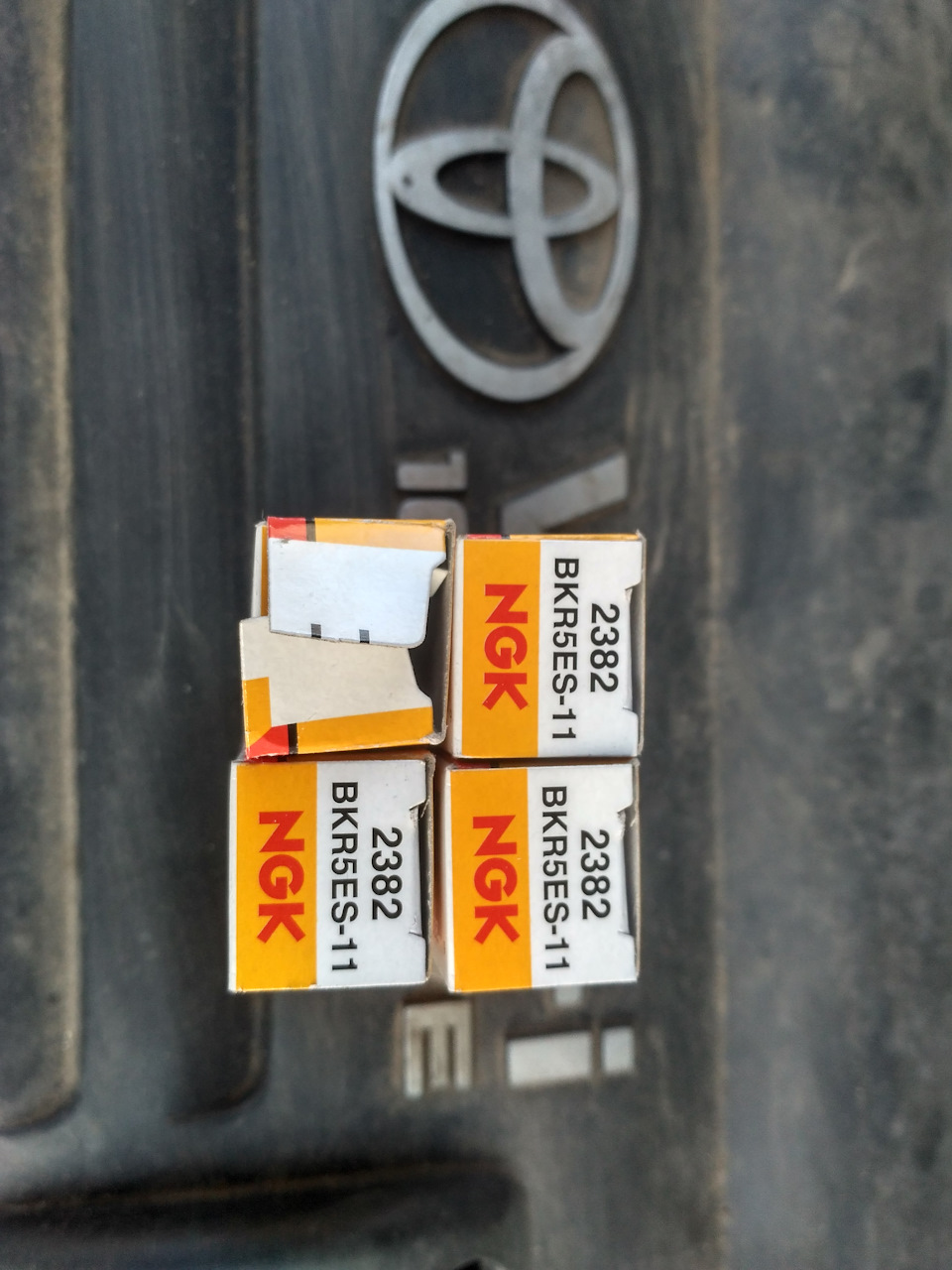

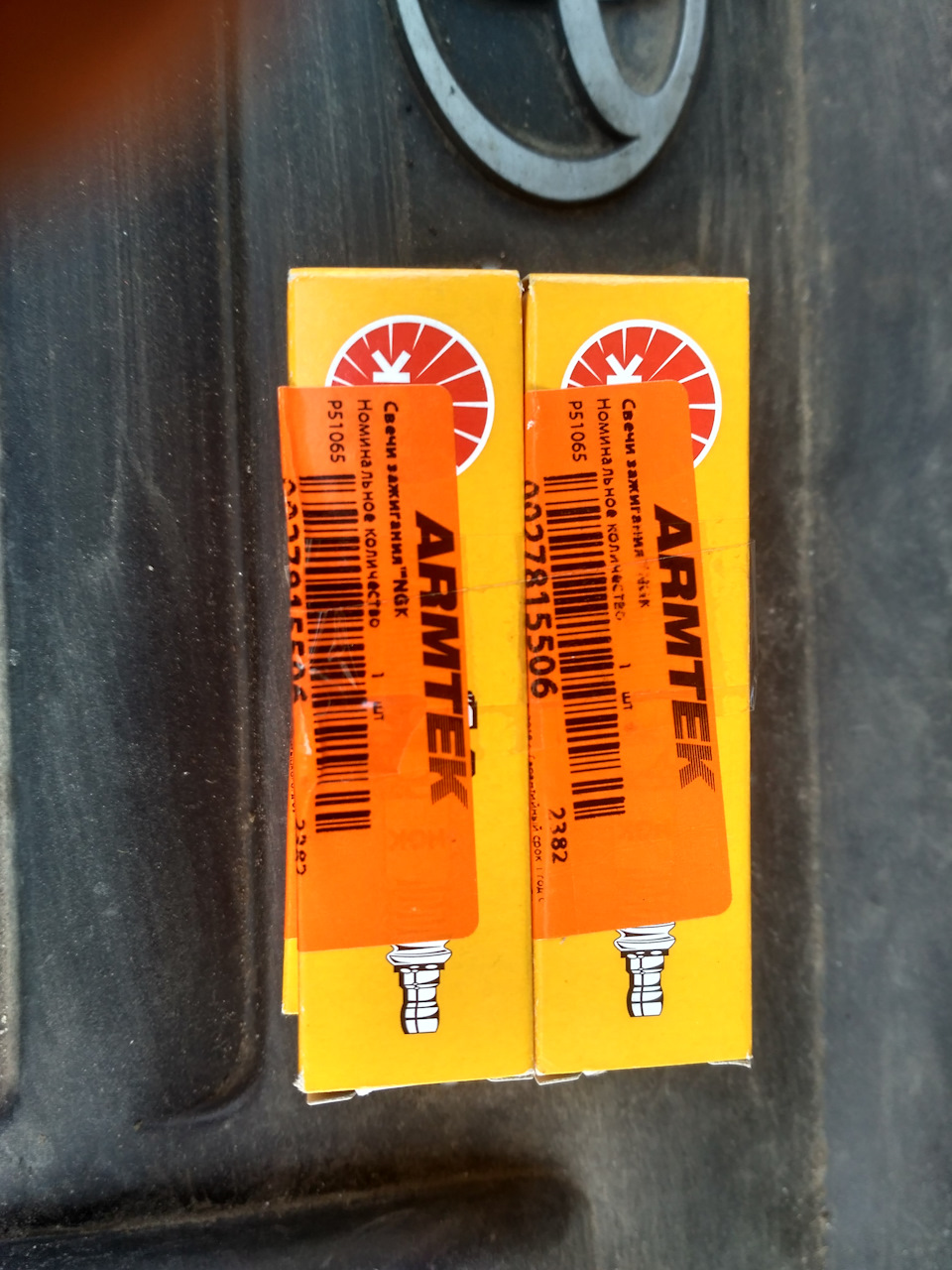

Новые свечи ngk 4шт 6.5 $

, что подозрительно дёшево, хоть каждое ТО вместе с маслом меняй. Ну р старые открутил, стояли Denso, наверное в след раз буду менять на Denso артикул сфоткал.

Ну и опечалил меня один момент, на одной катушке треснула изоляция. Пока это никак не проявляется, но возможно все.

И собственно интересно как она вообще могла треснуть то?

+ Старые свечи на изоляторах нагар. Наконечники катушек менять надо?

Toyota Corolla 2003, двигатель бензиновый 1.4 л., 97 л. с., передний привод, механическая коробка передач — расходники

Машины в продаже

Toyota Corolla, 2005

Toyota Corolla, 2002

Toyota Corolla, 2005

Toyota Corolla, 2001

Комментарии 19

Про трещины и уж тем более такую болячку впервые читаю в 120 короллах, больше похоже на результат вмешательства.Свечи, ставлю всегда оригинал во все моторы, какие доводилось эксплуатировать.Иридевые не пробовал.Внешний вид после пробега 8-10 т.км мало чем отличается от того, что представлено тут на фото.Специально сохранял фото изоляторов свечи с указанием цилиндра, в коих были установлены.так оказалось, что нет определенной системы, по которой можно судить о работе мотора и виду изолятора.при пробеге до 8 тысяч, почти всегда оставалась одна свеча с белым изолятором, остальные были с кольцом.Раз от раза свечу с чистым изолятором выкручивал из разных цилиндров…При пробеге от 9500 и за 10500 свечи все с такими цветными изоляторами.Это скорее всего качество самих свечей.При плохих наконечниках на всей поверхности изолятора появляются характерные следы.

Что ты имеешь ввиду под вмешательством? Механическое повреждение катушки?

Мех.повреждение это и есть результат вмешательства.

Что ты имеешь ввиду под вмешательством? Механическое повреждение катушки?

Катушка с какого цилиндра? 1?

да, с 1 цилиндра

Про трещины и уж тем более такую болячку впервые читаю в 120 короллах, больше похоже на результат вмешательства.Свечи, ставлю всегда оригинал во все моторы, какие доводилось эксплуатировать.Иридевые не пробовал.Внешний вид после пробега 8-10 т.км мало чем отличается от того, что представлено тут на фото.Специально сохранял фото изоляторов свечи с указанием цилиндра, в коих были установлены.так оказалось, что нет определенной системы, по которой можно судить о работе мотора и виду изолятора.при пробеге до 8 тысяч, почти всегда оставалась одна свеча с белым изолятором, остальные были с кольцом.Раз от раза свечу с чистым изолятором выкручивал из разных цилиндров…При пробеге от 9500 и за 10500 свечи все с такими цветными изоляторами.Это скорее всего качество самих свечей.При плохих наконечниках на всей поверхности изолятора появляются характерные следы.

У многих лопаются со временем. Высока температура и время пластик не выдерживает.

Со временем понятно, рано или поздно все равно что — то случится.А вот с температурой …это скорее второстепенный фактор

Ну как сказать лёжа на полку она и через 100 лет не лопнет.

Конечно, ведь она находится не в тех условиях, о каких мы говорим.

Трещины на катушках это болячка, она у всех, причин в машине нет! А вот по поводу свечей это элементарная перетяжка всего навсего, ничего критичного! Удачи на дорогах! 😉

Спасибо, все равно решил их поменять.

У меня все катушки лопнули. Одна при этом не работала совсем и одна периодически пробивала(не всегда). Заменил все. Чтоб не встать где нибудь из-за них.
Честно говоря не понятно как у тебя катушка работает с такой трещиной. У меня трещина была меньше и то не работала.

Так я как бы сам в шоке был. Машина то не троит. Значит не пробивает на корпус.

Ну вот опять снимают старые ДЕНСО и опять следы на изоляторе от плохой опрессовки. Слабые видать свечки и наконечники свечные из-за них в негодность приходят.
А вот катушка из-за чего лопнула, ХЗ. Может те же свечки баню в колодце устраивают и она не выдержала?

Без понятия, я и хотел уточнить что за фигня? Так это оказывается систематически у denso?

Ну вот опять снимают старые ДЕНСО и опять следы на изоляторе от плохой опрессовки. Слабые видать свечки и наконечники свечные из-за них в негодность приходят.
А вот катушка из-за чего лопнула, ХЗ. Может те же свечки баню в колодце устраивают и она не выдержала?

Это не из-за опресовки. Это искра пробивает на массу и поэтому нагар.

Черные вертикальные следы на изоляторе (на последнем снимке)-это выход газов из цилиндра.Они образуют ободок грязи на изоляторе, который служит проводником искры при пробое.

Если бы это были газы, то свечи стреляли бы как пули )

Замена свечей зажигания в Toyota Corolla

Свечи зажигания в автомобиле не только воспламеняют топливную смесь. Их состояние указывает на то, насколько качественное используется топливо. По внешнему виду и характерным признакам специалисты могут определить, какие именно неисправности возникли в работе двигателя. Замена свечей зажигания в Тойота Королла 120 или 150 не требует специальных навыков и инструмента, однако имеет некоторые особенности.

Срок службы и признаки

Своевременная замена свечей в Тойота Королла, как и на любом автомобиле – обязательная процедура. Периодичность ее проведения весьма условна, так как срок службы устройства, воспламеняющего топливную смесь, зависит от:

• качества свечей;
• исправности системы зажигания;
• используемого топлива.

При соблюдении рекомендаций производителя свечи могут эксплуатироваться 100 тысяч км и более. Замена свечей зажигания в Toyota Corolla неизбежна при появлении таких признаков, как подергивание авто на низких оборотах, а также:

• потеря мощности;
• увеличение расхода бензина;
• проблемы с заводкой двигателя после небольшого простоя.

Особенности расположения свечей зажигания требуют наличия специальных приспособлений для их замены. Поэтому владельцы часто задаются вопросом, как заменить свечи на Тойота Королла. Кроме обычного набора головок и свечного ключа на 16 потребуется специальный удлинитель. Это связано с тем, что деталь, которую необходимо снять, находится в свечном колодце, глубина которого около 250 мм. При выборе инструмента обратите внимание, чтобы внешний диаметр свечного ключа не превышал размер 21 мм.

Порядок замены

Для того чтобы замена свечей на Тойота Королла 120 и 150 была максимально удобной ремонт производите в хорошо освещенном месте. Также не будет лишним поменять минусовую клемму с АКБ. Порядок замены всех четырех свечей одинаков, он следующий:

1. Открутите гайки на 10, удерживающие декоративную пластиковую защиту двигателя;
2. Отсоедините электроразъем от катушки зажигания.
   В большинстве японских авто на каждую свечу подключена отдельная катушка зажигания.
3. Открутите головкой на 10 блок зажигания.
4. Извлеките из тоннеля деталь, соединяющую катушку и свечу.
5. Вставьте ключ и открутите свечу.
   Если ключ не имеет резинового уплотнителя, то для того чтобы зафиксировать свечу и вытащить ее, можно воспользоваться магнитом.

После замены всех четырех свечей зажигания необходимо проделать операции в обратной последовательности. Дополнительная настройка или какая-либо регулировка после установки новых свечей зажигания не требуется.

Замена свечей Тойота Королла 150 может отличаться от 120 версии только количеством гаек, удерживающих пластиковый кожух двигателя. В остальном, последовательность действий и используемый инструмент аналогичный.

Какие свечи зажигания ставить в Тойота Королла

Оригинальные свечи, которые ставятся заводом производителем являются Toyota 90919-01253. Аналоги: Denso VK16, Champion OE093T10, Valeo 246624, NGK BKR5EYA. Дополнительно проконсультируйтесь со специалистом.
