Коленчатые валы

Коленчатый вал является наиболее ответственной дорогостоящей деталью дизеля. Он воспринимает усилия через шатуны от поршней и передает эти усилия потребителю (гребному винту).

На коленчатый вал при работе двигателя действуют скручивающие и изгибающие усилия, меняющиеся по величине и направлению.

В результате этого его приходится отливать, отковывать или отштамповывать из специальных сортов стали.

Для изготовления коленчатых валов используют высокосортные углеродистые стали. У среднеоборотных напряженных двигателей коленчатые валы изготовляют из легированных (никелевых или хромникелевых) сталей. Иногда их выполняют из высокопрочного или модифицированного чугуна.

В зависимости от мощности и размеров двигателей коленчатые валы бывают цельноковаными или составными . Цельнокованый коленчатый вал восьмицилиндрового двигателя состоит из рамовых шеек 2, расположенных на одной оси, шатунных шеек 4 и щек 3. Рамовые шейки уложены в рамовые подшипники, на шатунные шейки навешены нижние головки-шатунов (рис. 1, а).

Рис. 1. Коленчатые валы: а — составной вал восьмицилиндрового дизеля, б — общий вид вала шестицилиндрового дизеля

Для того чтобы повысить прочность коленчатого вала, его шейки подвергают поверхностной закалке и азотированию. Поверхность шеек после токарной обработки тщательно шлифуют. На кормовом конце коленчатого вала установлен фланец 1 для крепления маховика. Носовой конец вала используют для монтажа шестерни привода навешенных на дизель насосов (масляного, водяного, топливоподкачивающего) и других вспомогательных механизмов.

Количество шатунных шеек коленчатого вала всегда равно числу цилиндров двигателя. Количество рамовых шеек обычно на 3 — 2 больше, чем цилиндров двигателя. Все рамовые шейки лежат на оси коленчатого вала. От этой оси на одинаковом расстоянии (радиус кривошипа) располагаются шатунные шейки.

Составной коленчатый вал дизеля 8ДР 43/61 состоит из двух четырехколенчатых валов 1 и 2 и упорного вала 3. Отдельные части коленчатого вала соединены между собой при помощи фланцев 6 калиброванными болтами (рис. 1, б).

На шейке вала у кормового фланца устанавливается на шпонке 7 шестерня привода распределительного вала. К носовому фланцу вала крепятся успокоитель крутильных колебаний и ведущая часть упругой муфты привода воздуходувки. Кормовой фланец упорного вала 3 соединен с гребным валопроводом. Усилие упора гребного винта передается через гребень 5 упорного вала на упорный подшипник. На шейке у кормового фланца упорного вала проточены маслоотбойные гребни 4. Эти гребни совместно с сальниковым уплотнением в торцевой крышке корпуса упорного подшипника препятствуют утечке масла.

Конструкция коленчатого вала должна предусматривать возможность подачи масла для смазки рамовых и шатунных подшипников. Несмотря на различное конструктивное выполнение системы смазки коленчатых валов, эта схема у судовых дизелей построена по одинаковому принципу.

Масло из системы смазки дизеля по ответвлениям подается к рамовым подшипникам и смазывает их поверхность. Часть масла от рамовых шеек 8 через наклонные сверления «А» в шейках и щеках 9 подается к шатунным шейкам 10. Причем к каждой шатунной шейке подведены сверления от двух соседних рамовых шеек. В крайней носовой шейке коленчатого вала выполнено продольное сверление, по которому подводится масло к успокоителю крутильных колебаний и к упругой муфте привода воздухонагнетателя.

В тихоходных судовых двигателях, у которых радиус кривошипа более 500 мм, колена вала могут быть полусоставными или составными.

Стальные щеки полусоставного колена отковывают заодно с шатунной шейкой, а рамовые шейки изготовляют отдельно (рис. 2, а). Соединение щек с рамовыми шейками выполняется горячей посадкой. Составное колено двигателя «Бурмейстер и Вайн» получается, когда отдельно изготовленные рамовые и шатунные шейки запрессовываются в отверстия щек (рис. 2, б). В данной конструкции рамовые и шатунные шейки выполнены полыми. Полости в шейках закрыты заглушками 2 и заполнены маслом, которое в полость рамовой шейки поступает по радиальным сверлениям 1, откуда по сверлению 3 в щеке попадает в полость шатунной шейки. На смазку кривошипного подшипника масло подается через отверстие 4.

Рис. 2. Элементы коленчатых валов: а — полусоставное колено, б — составное колено, в, г, д — прямоугольная, овальная и круглая форма щёк.

Во время работы двигателя в результате вращения кривошипа и нижней головки шатуна возникает центробежная сила инерции F_M, направленная всегда от центра вращения, стремящаяся оторвать кривошип и, следовательно, действующая на рамовые подшипники, увеличивая их износ.

В шести- и восьмицилиндровых двигателях эти силы оказываются уравновешенными, т. е. в любой момент на коленчатый вал действуют две силы F_M (от разных кривошипов), но направлены они в противоположные стороны.

Если двигатель имеет нечетное число цилиндров или менее четырех, то центробежные силы инерции взаимно не уравновешиваются. В этом случае коленчатые валы снабжаются противовесами — массами, закрепленными на щеках колена со стороны, противоположной шатунной шейке. У двигателей «Бурмейстер и Вайн» противовесы 5 отковываются заодно со щеками колена. При вращении противовеса возникает центробежная сила F_пр которая равна по величине силе F_M, но направлена в обратную сторону. В результате сила F_M уравновешивается и ее влияние нейтрализуется.

Щеки кривошипа могут иметь различную конструктивную форму. Прямоугольные щеки просты в изготовлении, однако нерациональное использование материала увеличивает центробежные силы, которые дополнительно нагружают рамовые подшипники (рис. 20, в). Для устранения этого недостатка и уменьшения общей массы вала углы щек часто срезают.

Овальные щеки являются наиболее рациональными в отношении прочности и массы, но сложны в изготовлении (рис. 2, г). Круглые щеки менее рациональны по сравнению с овальными, но проще в изготовлении (рис. 2, д).

Фигурные щеки применяют в полусоставных и составных кривошипах. Их форма обусловлена необходимостью создания кольца для надежного обжатия шеек (см. рис. 2, а, б).

В многоцилиндровом двигателе для повышения равномерности работы необходимо, чтобы рабочие ходы поршней в отдельных цилиндрах чередовались через равные углы поворота вала или через равные промежутки времени. Чередование рабочих ходов в определенной последовательности называется порядком работы цилиндров двигателя. Порядок работы цилиндров зависит от расположения кривошипов коленчатого вала один относительно другого. Угол установки соседних кривошипов определяют числом тактов двигателя и количеством его цилиндров, который равен углу поворота вала за весь цикл, разделенному на число цилиндров.

Следовательно, кривошипы двигателя должны быть повернуты друг относительно друга на угол α=360:z — у двухтактного двигателя и α=720:z — у четырехтактного (z — число цилиндров). Так, у восьмицилиндрового двухтактного двигателя кривошипы располагаются через 360°: 8 = 45°.

Последовательность (порядок) работы цилиндров бывает различной. При ее выборе по возможности стремятся облегчить работу рамовых подшипников. Для этого нужно, чтобы рабочие ходы в стоящих рядом цилиндрах не следовали друг за другом. Это может быть, например, у двухтактного восьмицилиндрового двигателя с порядком работы 1—8—3—5—2—7—4—6 или у четырехтактного шестицилиндрового с очень распространенной последовательностью 1—5—3—6—2—4.

При выборе порядка работы цилиндров стремятся достичь наиболее полной уравновешенности сил инерции деталей кривошипно-шатунного механизма.

Обзор лучших эластичных муфт для соединения валов

Служат для передачи крутящего момента от двигателя или мотор-редуктора на карданный вал или оборудование

10 сентября 2020

Эластичные муфты народят широкое применение во многих сферах машиностроения и промышленности, благодаря своим высоким техническим характеристикам.

Служат такие муфты для передачи крутящего момента от двигателя или мотор-редуктора на карданный вал или оборудование. Конструкция таких муфт позволяет выдерживать высокие нагрузки при передаче крутящего момента, а также погасить вибрацию, чтобы не допустить ее распространения по контуру.

Далее мы рассмотрим только основные типы Rexnord и Centa. Если хотите посмотреть больше – полный каталог эластичных муфт.

Centa Centaflex

Широко применяется в деревообрабатывающей промышленности, камнеобработке и добыче полезных ископаемых, дорожной, карьерной и сельхозтехнике. Муфты данной группы разделяются по буквенным индексам в зависимости от сферы применения используется тот или иной его тип:

• A – муфты с высокой эластичностью, находят широкое применение в дизельных двигателях, компрессорах, насосах, судовых энергоустановках.
• B – данный тип муфт используется для соединения с приводом. Используется для соединения электродвигателя и редуктора.
• D – применяется для соединение дизельных двигателей и генератора, рассчитана на передачу крутящего момента до 20 000 Нм.

В зависимости от целевого назначения выделяют муфты с индексами K, R, RV, H, E, CS, X, D, DX.

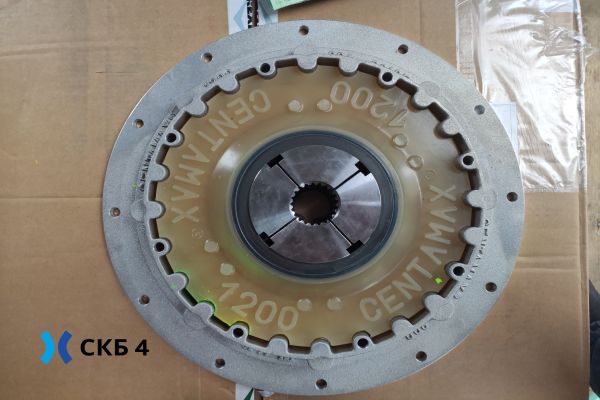

Centa Centamax

Изготавливаются из различных полимеров, в зависимости от сферы применения имеют различную твердость.

Назначение эластичных муфт Centamax — использование в приводах с двигателем внутреннего сгорания. Обеспечивает компактное и надежное соединение с передачей высокого крутящего момента. Сами эластичные элементы муфт универсальны и легко поддаются замене, а монтаж возможен несколькими способами.

Centa Centax

Муфты Centax широко применяются в промышленности, морском флоте, в установке эластичных опор и многих других сферах. Прочный корпус, выполненный из литого алюминия, вулканизирован каучуком высокого качества устойчивым к механическим нагрузкам и работе при предельных температурах.

Rexnord Viva

Четвертое поколение муфт Rexnord — одно из наиболее современных решений в области передачи крутящего момента через эластичный элемент.

Муфты данной серии обладают высокими техническими и эксплуатационными характеристиками:

• Передача момента вращения в диапазоне (0.037-400) кВт, на скоростях до 5400 об/мин.
• Устойчивость к кратковременным пространственным и угловым несоосностям до 3,2мм и 4 градусов соответственно.
• Способны выдерживать кратковременные перегрузки в режиме старт-стоп до 500%.

Данный тип муфт широко применяется в машиностроении.

Rexnord Wrapflex

Муфты данной серии используются в насосах и компрессорах. Состоят из нейлоновой твердой покрышки и полиуретанового эластичного элемента.

Небольшое число запчастей позволяет с легкостью производить операцию обслуживания, сборки-разборки и проведения текущего момента.

Благодаря конструкционным особенностям такие муфты могут выдерживать существенные нагрузки и гасить вибрации, даже при значительном отклонении от осей соединяемых валов. Муфты данного типа рассчитаны на скорость вращения валов до 4500 об/мин.

Rexnord Omega

Муфты серии омега предназначены для эластичного соединения вращающихся осей механических приводов при помощи торсионного эластичного элемента, который компенсирует вибрации изначальную несоосность валов. Данные муфты имеют разъемную конструкцию, что значительно упрощает ремонт и обслуживание. Соединение полиуретана с металлом позволяет избежать проскальзываний, прочно захватывая валы. Широко применяются в промышленных вентиляторах, мешалках, компрессорах и насосах.

Заключение

Гибкие муфты Centa и Rexnord — это универсальные соединительные элементы, позволяющие передать крутящий момент с вала или редуктора. При этом технология мягкого соединения, на основе композитных материалов и каучука, позволяет компенсировать как искривления при расхождении осей, так и угловые отклонения.

Благодаря специальной конструкции и проставкам из качественного каучука, при передаче крутящего момента производится гашение вибрации, что в целом положительно сказывается на сроке эксплуатации техники.

Практическое занятие на тему «Устройство муфты сцепления»

Что такое муфта сцепления: назначение и выполняемые функции

Муфта сцепления — это деталь, с помощью которой автомобиль плавно трогает с места, и по ходу движения обеспечивает возможность переключения передач.

Муфта сцепления входит во фрикционный блок. Позволяет кратковременно разъединять трансмиссию и двигатель авто для ослабления плотности соприкосновения ведомых и ведущих дисков механизма.

Функции нажимной муфты:

• правильная фиксация выжимного подшипника;
• передача усилия от вилки выключения сцепления на узел вращения и идущие следом лепестки пружины диафрагмы;
• предохранение подшипника от износа и повреждений механического характера.

Внимание! В статье идет речь не обо всём автомобильном сцеплении, а только о детали, расположенной между корзиной (нажимным диском) и втулкой с вилкой. Она устанавливается как на автомобилях и тракторах, так и на бензопилах, мотоблоках, а также стационарных станках с переключающимися режимами вращения вала.

Предназначение

Какие функции выполняет сцепление автомобиля? Прежде всего, данный узел необходим для плавного трогания автомобиля с места, о чем мы сказали в начале статьи. Если мотор с коробкой соединены жестко, то после включения передачи машина резко дергается вперед, так как на коробку передается сразу вся мощность от двигателя. Неправильное использование сцепления вызывает механическое повреждение деталей, а также приводит к частой остановке двигателя при трогании с места.

Благодаря работе сцепления, а именно скольжению ведущего и ведомого дисков, крутящий момент увеличивается постепенно. Движущие усилия возрастают не сразу, а потому машина трогается очень плавно и мягко.

Также коробка сцепления необходима для легкого переключения передач во время движения транспортного средства. Когда автомобиль едет с определенной скоростью, которая стабильно растет или уменьшается, возникает необходимость в переходе на повышенную или пониженную передачу, чему способствует своевременное разъединение валов узла между трансмиссией и двигателем. В противном случае для переключения передачи требовались бы более высокие усилия, что в дальнейшем спровоцировало бы быстрый износ КПП и других его механизмов. В частности, при принудительном переводе скорости повышается нагрузка на зубья шестерен. Таким образом, сцепление также выполняет функцию уменьшения нагрузки, которая действует на поверхность деталей КПП, что облегчает переход с одной передачи на другую. При этом коробка передач (фото данного механизма представлено ниже) терпит минимальные нагрузки от двигателя. А это значительно повышает срок службы деталей КПП, цена которых порой слишком велика.

Какие бывают муфты сцепления: виды и конструкции

Нажимные муфты разной техники внешне отличаются, но принципиальное их построение одинаковое. Визуально — это цилиндрические детали, состоящие из нескольких частей.

1. Отверстие в корпусе под посадку муфты на вал коробки передач.
2. Посадочное место для выжимного подшипника в виде стаканообразной расширенной или трубчатой суженой части.
3. Две упорные прямоугольные площадки для сопряжения с прикрепленной к втулке вилкой.

Муфты изготавливаются из чугуна, стали либо пластика. Их упорные площадки, как и вилки выключения сцепления, могут отличаться внешне, но обязаны подходить друг к другу конструкционно. Различаются следующие разновидности сопряжения опорных поверхностей и вилок:

• плоские горизонтальные площадки, которые не фиксируются вилкой;
• цилиндрические штырьки, представляющие собой упоры;
• разные варианты сопряжения с использованием шплинтов либо болтов.

Обычно при передвижении автомобиля вилка и горизонтальные площадки не контактируют. Последние сочленяются с муфтой исключительно в момент переключения передачи. В исходное положение деталь возвращается под воздействием упругой пружины нажимного диска сцепления.

Муфты, оснащенные штырьками, при переключении передачи подводятся к корзине, затем от нее принудительно отводятся. Поскольку контактирующие с вилкой места регулярно подвергаются износу, то они создаются из твердых металлов или их сплавов.

Выжимные подшипники имеют различные конструкции, поэтому монтируются по-разному. В муфты со стаканообразным посадочным местом подшипники устанавливаются внутрь. На модификации с трубчатой частью они напрессовываются с внешней стороны. Помимо того, подшипники могут применяться как упорные, так и радиально-упорные. Одни из самых востребованных вариаций — самоустанавливающиеся, хорошо работающие при осевых нагрузках, которые постоянно меняются.

Как оно функционирует?

Принцип работы сцепления автомобиля заключается в трении нескольких дисков. Действие данного узла заключается в плотном сжатии рабочих поверхностей маховика и прижимной поверхности корзины. Ниже мы рассмотрим этот момент более подробно.

Когда узел находится в рабочем состоянии, под действием выжимной пружины диск корзины плотно прилегает к сцеплению и прижимает его к маховику. При этом первичный вал заходит в шлицевую муфту. Далее производится передача крутящих усилий на него от диска сцепления. Когда водитель нажимает на педаль, он задействует работу выжимного подшипника. Последний нажимает на пружину. Таким образом, поверхность корзины отходит от диска сцепления. После этого первичный вал КПП прекращает свое движение.

Как работает муфта сцепления: принцип действия

Муфта выключения сцепления — составная часть фрикционного узла, работающего за счет силы трения. Рассматриваемая деталь находится на первичном валу коробки передач, и по ходу функционирования перемещается по его оси. С одной стороны деталь прилегает к рычагам нажимного диска сцепления или лепесткам диафрагменной пружины. С другой — контактирует с вилкой втулки и с ее помощью перемещается.

• если нужно переключить передачу, водитель жмет на педаль сцепления;
• приводится в движение привод, который воздействует на вилку;
• последняя смещается в направлении к корзине и передвигает муфту;
• движущаяся деталь направляется к лепесткам диафрагмы и толкает их;
• в результате диск нажимной отводится от ведомого, после чего приостанавливается крутящий момент, шедший от двигателя на КП;
• переключается передача;
• после переключения педаль сцепления отпускается;
• пружина, возвращая вилку в исходное положение, отводит муфту сцепления;
• прижимной и ведомый диски снова сопрягаются;
• восстанавливается момент силы от двигателя на КП.

При выключенном сцеплении, в зависимости от конструкции, муфта с подшипником отводится от корзины или постоянно контактирует с лепестками пружинной диафрагмы. В любом случае деталь располагается свободно — не прижимается и не влияет на функционирование сцепления.

Виды сцепления

Сухое сцепление

Принцип действия сцепления данного типа основан на силе трения, возникающей при взаимодействии сухих поверхностей: ведущего, ведомого и нажимного дисков. Это обеспечивает жесткую связь двигателя и коробки передач. Сухое однодисковое сцепление – самый распространенный вид, использующийся на основной массе автомобилей с механической КПП.

Мокрое сцепление

Данный вид сцепления предполагает работу трущихся поверхностей в масляной ванне. По сравнению с сухой, такая схема обеспечивает более плавное соприкосновения дисков; узел эффективнее охлаждается за счет циркуляции жидкости и может передавать больший момент на трансмиссию.

Двойное сцепление мокрого типа

Мокрая схема обычно применяется на современных роботизированных КПП с двойным сцеплением. Особенность работы такого сцепления заключается в том, что на четные и нечетные передачи КПП подается крутящий момент от отдельных ведомых дисков. Привод сцепления — гидравлический, управляемый электроникой. Переключение скоростей происходит при постоянной передаче крутящего момента на трансмиссию без разрыва потока мощности. Данная конструкция является более дорогой и сложной в производстве.

Сухое двухдисковое сцепление

Сухое двухдисковое сцепление предполагает наличие двух ведомых дисков и промежуточной проставки между ними. Данная схема способна передать больше крутящего момента при тех же размерах механизма сцепления. Сама по себе она проще в производстве по сравнению с мокрой. Обычно применяется на грузовиках и легковых автомобилях с особо мощными двигателями.

Сцепление двухмассового маховика

Двухмассовый маховик состоит из двух частей. Одна из них связана с двигателем, вторая – с ведомым диском. Обе составляющие маховика имеют небольшой свободный ход относительно друг друга в плоскости вращения и соединены пружинами между собой.

Схема двухмассового маховика

Особенностью сцепления двухмассового маховика является отсутствие пружинного демпфера крутильных колебаний в ведомом диске. Функция гашения колебаний заложена в конструкцию маховика. Помимо передачи крутящего момента он максимально эффективно сглаживает вибрации и нагрузки, возникающие от неравномерности работы двигателя.

Как отрегулировать муфту сцепления: корректировка длины тяги

При износе трущихся поверхностей меняется исходный зазор, выставленный между деталями. Например, пропадает дистанционный промежуток от 1,5 до 4 мм между подшипником и отжимными рычагами. Внутренние концы последних упираются в подшипник, в результате полное включение сцепления становится невозможным. Такую проблему можно заметить по изменению длины хода педали или по пробуксовке.

Зазор между отжимными рычагами и подшипником регулируется длиной тяги. Меняется она с помощью вилки на участке соединения с приводом педали при нейтральном положении коробки передач. В некоторых случаях регулировка зазоров возможна при настройке положения пружины. Усилия последней могут изменить несколько прокладок, с помощью которых диск перемещается вперед.

Также важно местонахождение концов рычажков: они должны находиться в одной плоскости на одинаковой отдаленности от подшипников муфты. Если это условие не соблюдено, выставляются регулировочные гайки на пальцах рычагов или винты на внутренних концах.

5 / 5 ( 3 голоса )

Ресурс сцепления

Ресурс сцепления главным образом зависит от условий эксплуатации автомобиля, а также от стиля езды водителя. В среднем, срок службы сцепления может доходить до 100-150 тысяч километров пробега. В результате естественного износа, возникающего в момент соприкосновения дисков, фрикционные поверхности изнашиваются и требуют замены. Основная причина – проскальзывание дисков.

Двухдисковое сцепление обладает большим ресурсом за счет увеличенного числа рабочих поверхностей. Выжимной подшипник сцепления задействуется при каждом разрыве соединения двигателя и коробки передач. Со временем в подшипнике вырабатывается и теряет свойства вся смазка, в следствие чего он перегревается и выходит из строя.

Краткий обзор конструктивных особенностей судовых дизелей

Судовые дизели для маломерных судов

Судовой дизель маломерного судна является главной составляющей судовой двигательной установки, обеспечивающей ходовые качества судна. В соответствии с ГОСТом двигатели российского производства маркируются наборами букв и цифр, однозначно определяющими их конструкцию. Так, например, первая цифра обозначает количество цилиндров, за ней следует буква, обозначающая конструктивные особенности: четырехтактный, двухтактный, реверсивный, наддувный (по первой букве), судовой с редукторной передачей (буква «П»).

Принцип действия двигателей внутреннего сгорания широко известен: расширяющийся газ, образующийся в цилиндрах при сгорании топливной смеси, выталкивает поршни, которые посредством шатунов вращают коленчатый вал и закрепленный на нем маховик, накапливающий энергию вращения за счет собственной массы. Подача топливной смеси и отвод продуктов горения в дизельном двигателе производится через соответствующие форсунки. Объем двигателя складывается из объема цилиндров и является одной из основных его характеристик, от которой в наибольшей степени зависит измеряемая в лошадиных силах или киловаттах (л.с. или кВт) мощность. Топливная система судового дизеля (как и любого другого), включающая в себя такие прецизионные устройства как топливный насос высокого давления (ТНВД) и форсунки, является более сложной и дорогой, чем топливная система бензинового двигателя.

В отличие от бензиновых ДВС, где топливная смесь поджигается свечной искрой, в дизеле – смесь воспламеняется под воздействием разогретого сжатого воздуха. При этом в общем смысле дизельный двигатель допускает использование в качестве топлива широкий спектр нефтепродуктов, например, мазут или керосин, а также масло и жиры растительного происхождения. Однако, чем совершеннее и современнее дизель, тем, конечно же, более высокие требования к качеству топлива он предъявляет.

Современные дизели имеют достаточно высокий коэффициент полезного действия (КПД) порядка 40-50%, что обусловлено высокой теплоотдачей тяжелого топлива. Вместе с тем, у этого плюса есть и обратная сторона – дизель не может работать на высоких оборотах, поскольку цикл сгорания такого топлива достаточно долог. Помимо этого, высокое давление в системе предъявляет к конструкции дизеля повышенные требования по механической прочности, что влечет его существенное утяжеление и удорожание.

Конструктивные потери в удельной мощности дизеля компенсируются значительным крутящим моментом на низких оборотах, что обусловлено сгоранием топлива еще на этапе впрыска. Все вышесказанное наглядно демонстрирует, в каких областях применение дизельных двигателей наиболее эффективно, а в каких бессмысленно. Так, например, очевидно, что в виду высокой массы дизель не годится для авиации, но, учитывая высокий крутящий момент и экономичность, вполне подходит для автомобильной и судовой отраслей. Неудивительно, что судовые дизели сегодня представляют собой отдельную отрасль, вмещающую в себя огромное количество участников рынка и предложений от них.

Многие судовые дизели для малого судоходства построены на базе автомобильных двигателей и переняли все современные особенности, например, систему впрыска common rail и турбонаддув. Common rail – революционная система, основанная на применении электронно-управляемых форсунок и приближающая дизель по качеству выхлопа к бензиновому двигателю. В данной схеме управляющий электроимпульс производит электронный блок управления, анализирующий данные отслеживающих параметры двигателя датчиков. Использование common rail наиболее эффективно раскрывает возможности дизелей, позволяя гибко управлять впрыском топлива, уменьшая его расход и снижая износ деталей двигателя.

По сложности современный дизель превосходит бензиновый двигатель, что сказывается на стоимости его обслуживания и ремонта. Поэтому дизельный двигатель экономически обоснованно использовать только при постоянной интенсивной эксплуатации, что наиболее характерно для коммерческих транспортных средств, каковыми являются грузовики и суда.

В наддувных дизелях используется один или несколько турбонагнетателей, а также интеркулер, охлаждающий воздух для повышения содержания кислорода в цилиндрах в целях наилучшего сгорания. Турбонагнетатель предназначен для дополнительного нагнетания воздуха в цилиндры при помощи турбины, вращаемой выхлопными газами. Дополнительный воздух (кислород) позволяет увеличить количество сжигаемой топливной смеси в цилиндрах за единицу времени, в результате чего мощность двигателя существенно возрастает.

Судовые дизели, выпускаемые для нужд морской отрасли, в частности маломерного флота, сегодня имеют широкое разнообразие и представлены на рынке большим числом брендов. Отечественные и зарубежные лидеры двигателестроения предлагают высокоэффективные судовые дизели, обладающие впечатляющей надежностью, высокой удельной мощностью и топливной экономичностью. Особое положение в списке производителей занимает итальянская компания Nanni, поставляющая судовые дизели, вобравшие в себя все достижения таких производственных гигантов как Toyota, Kubota и John Deere.
