Что такое номинальная частота вращения дизельного двигателя

Рабочие параметры главных дизелей.

НаименованиеЕдиница измеренияПараметры
Длительная мощность Номинальное число оборотов Максимальная мощность Число оборотов при максимальной мощности Наименьшее рабочее число оборотов Пусковое число оборотов Среднее эффективное давление Давление конца сжатия при 100%-ой нагрузке двигателя При 0%-ой нагрузке двигателя и номинальном числе оборотов Максимальное давление Давление срабатывания предохранительного клапана на крышке цилиндра Средняя скорость поршня Средний расход пускового воздуха на каждый процесс пуска Давление пускового воздуха максимальное минимальное Давление срабатывания предохранительного клапана в трубопроводе пускового воздуха зарядном трубопроводе к баллону пускового воздуха Производительность компрессора Пропускаемое количество выхлопных газов Максимально допустимое противодавление выпускакВт(л.с.) об./мин. кВт(л.с.) об./мин. об./мин. об./мин. МПа МПа МПа МПа МПа м/сек. МПа МПа МПа МПа МПа м/час кг/час426(580) 469(638) 0,59 3,73 3,63 5,98 7,35 2,95 0,78 3,7 3,14 11,25
НаименованиеЕдиница измеренияПараметры
при 100%-ой нагрузке двигателя 110%-ой нагрузке двигателя Допустимая разность температур между отдельными цилиндрами Удельный расход топлива Средний расход топлива за 8 часов Давление впрыска Давление открытия топливо перепускного клапана Производительность топливоподкачивающего насоса Максимальное давление топлива перед распылителем Объем расходного топливного бака Расход смазочного масла Давление смазочного масла перед фильтром за фильтром Производительность насоса смазочного масла Количество масла в картере максимальное минимальное Максимально допустимое давление охлаждающей воды во внутреннем контуре во внешнем контуре Максимально допустимые температуры охлаждающей воды во:Ос Ос К г/кВт*час кг МПа МПа м3/час МПа дм3 г/час МПа МПа м3/час дм3 дм3 МПа МПа27-29 00,8-0,1 0,52 0,35 800-1600 0,59 0,22 9,6 0,3 0.3
НаименованиеЕдиница измеренияПараметры
Внутреннем контуре На входе На выходе Внешнем контуре На входе На выходе Допустимая разность температур на входе отдельных цилиндров Температура охлаждающей воды на выходе из дизеля, при которой срабатывает САПС Температура охлаждающей воды на выходе из дизеля, при которой срабатывает система аварийной остановки Производительность циркуляционного насоса Насоса забортной воды Количество воды во внутреннем контуре Объем уравнительного бака охлаждающей воды Количество охлаждающего топлива, пропускаемое через каждую форсунку Температура охлаждающего топлива на входе Максимальная температура рабочего топлива на входе в случае применения охлаждаемых форсунокОс Ос Ос Ос К Ос Ос м3/час м3/час дм3 дм3 дм3/час Ос Ос70-100

Обслуживание главных дизелей, их механизмов и систем. Порядок подготовки к работе их пуск и реверсирование. Порядок остановки главных дизелей.

Особое внимание уделяется подготовки дизеля к пуску и его прогревания, так как пуск сопровождается повышенными износами вследствие недостаточности смазки и низких температур деталей, а так же плохой работой топливной аппаратуры при малых числах оборотов двигателей.

Общее требования в основном сводятся к следующему:

Перед пуском необходимо прокачать систему смазки вручную или специальным насосом, провернуть на несколько оборотов коленчатый вал двигателя при открытых индикаторных кранах, чтобы убедиться в исправности основных деталей и отсутствия воды и топлива в цилиндрах. Нужно спустить отстой воды и удалить воздух из топливной системы, проверить положение кранов системы охлаждения и смазки.

В холодное время подогреть двигатель от постоянного источника тепла. Необходимо произвести временный осмотр деталей двигателя и судового валопривода, проверить давление пускового воздуха в балконах и выполнить еще ряд операций предусматривающих инструкцией по эксплуатации. При несоблюдении этих требований неизбежно возникновение различных неисправностей приводящих к авариям двигателя, судна.

После пуска необходимо время для прогревания двигателя, поскольку температура отдельных деталей, а, следовательно, они будут подвергаться неравномерному расширению. Это вызывает излишние температурные напряжения и может привести к образованию трещин в деталях.

Сразу же после пуска не разрешается развивать число оборотов больше 50% номинального.

Нагрев двигателя требует не менее 15 – 25 мин. как только двигатель начинает работать, проверяют давление масла в системе; если давление не поднимается, двигатель немедленно останавливают.

Основным показателем прогрева двигателя служит температура масла и охлаждающая вода. Двигатель считается прогретым, когда показания приборов, измеряющих температуру, стабилизируются или их изменения будет незначительным, т. е. наступает период температурной стабильности.

Обслуживание двигателя во время работы сводится в основном к наблюдению за работой его системы, поддержанию заданного числа оборотов при температуре отработавших газов, установленной паспортом двигателя.

Каждый двигатель имеет свои рабочие параметры, установленные заводом-изготовителем или службой судового хозяйства. Обычно температура масла при номинальном режиме должна быть на выходе в двигатель 49 — 50°С и на выходе 60 — 70°С, температура воды при проточной системе из двигателя, температура отработавших газов 400°С и для двигателей с направленным тепловым режимом до 450°С.изменение режимов нагрузки следует по возможности более плавно и медленно, учитывая изменения температуры деталей двигателя.

Пред остановкой убедитесь в наличии воздуха в баллоне.

Для нормальной остановки двигателя нужно работать на сниженных оборотах, пока не упадет температура воды. Если остоповать двигатель сразу не удается после работы на полную мощность, то прекратится циркуляция воды в системе охлаждения, что может привести к резкому перегреву двигателя. После снижения температуры до заданной, рекомендованной инструкцией, переводят рукоятку (маховик) управления в положение «стоп». При остопованном двигателе проверяют температуру и состояние.

Реверсирование двигателя.

При ручном управлении реверсирование производится непосредственно маховичком управления. Маховичок устанавливают, перескакивая положение «стоп», на желаемую ступень скорости. Автоматика затем самостоятельно производит все необходимые операции переключения. Если после реверсирования повторный запуск двигателя не требуется, то маховичок управления после перестановки распределительного вала ставят снова в положение «стоп».

При дистанционном управлении реверсирование осуществляется рукояткой дистанционного управления таким же способом, как и при ручном управлении. Положение распределительного вала в каждый данный момент при дистанционном управлении сигнализируется соответствующими лампочками, размещенными в щите дистанционного контроля параметров. Кроме того, после команды реверса звучит сигнал до тех пор, пока распределительный вал не займет требующееся положение.

Внимание: не в коем случае не допускается затормаживание двигателя пусковым воздухом в целях ускорения процесса реверсирования. Если это все-таки будет сделано, то могут произойти тяжелые повреждения на деталях кривошипно-шатунного механизма.

Читать еще:  Все двигатели тоета их характеристики

Что такое номинальная частота вращения дизельного двигателя

Долговечность двигателей внутреннего сгорания определяется моторесурсом, который устанавливают по сроку службы наиболее ответственных деталей и узлов, подвергающихся в условиях эксплуатации процессу нормального механического истирания. Износостойкость деталей дизелей зависит: от конструктивных факторов – качества материала, смазки и топлива, удельного давления в зоне трения, скорости относительного перемещения: деталей; от эксплуатационных факторов – температурного и скоростного режимов работы дизеля, частоты и качества фильтрации масла, воздуха и топлива.

Линейная величина износа цилиндровых втулок и поршневых колец D принимается пропорциональной среднему условному давлению трения Ртр и теплонапряжённости q соответствующих деталей

D= Kтр Ртр qht, (1)

где Kтр – коэффициент пропорциональности износа; h – скорость вращения вала дизеля, об./мин; t – время работы.

Предложение о линейной зависимости трущихся деталей дизеля от теплового потока справедливо лишь для повышенного теплового состояния.

Заменим тепловой поток q1 , входящий в зависимость (1) выражением

где tст, tв – температура охлаждающей жидкости и внутренней поверхности стенки цилиндра; °C; в – коэффициент теплоотдачи от стенки к охлаждающей воде, ккал/м2.

Тогда будем иметь линейную зависимость износа трущихся деталей от их температурного состояния, которая характерна лишь для нерабочей зоны температур стенки цилиндра. Hа рис. 1 приведена опытная кривая износа гильзы от температуры охлаждающей жидкости.

Рис. 1. Зависимость износа гильзы цилиндра от температуры охлаждающей жидкости

Испытаниями установлено, что приращение температуры внутренней поверхности стенки цилиндра двигателя находится в линейной зависимости от приращения температуры охлаждающей жидкости. Поэтому приведенную кривую износа так же можно представить как функцию температуры трущихся деталей. Из графика видно, что она аналогична вязкостно-температурной кривой смазочных масел.

Смазочное масло, покрывающее зеркало цилиндра приобретает температуру стенки. Температура коренных и шатунных шеек коленчатого вала зависит от температуры смазочного масла. Отсюда очевидно влияние на износ коленчатого вала и цилиндров двигателя теплового режима его работы, определяемого температурой охлаждающей жидкости и масла.

C повышением температуры охлаждающей жидкости и, следовательно, смазочного слоя, на зеркале цилиндра уменьшается вязкость масла. Это приводит к снижению силы трения и повышению механического к.п.д. Одновременно сокращается конденсация паров серной кислоты на стенках цилиндра и износ последних.

Однако уменьшение износа стенок цилиндра при повышении температуры жидкости ограничивается возможностью нарушения при высоких температурах стенок (tст- 160–80°C) целостности масляной пленки на зеркале цилиндра, сильного окисления масла и уменьшения радиального зазора между поршнем и зеркалом цилиндра.

Bследствие этого повышение температуры охлаждающей жидкости для каждого двигателя и применяемых сортов масел имеет свой предел, который колеблется у существующих конструкций дизелей в интервале 110–120°C.

B реальных условиях работы подшипников скольжения и особенно поршней дизеля наблюдается режим полужидкостного трения.

Масляный слой нарушается изменением давления и направления движения. При разрыве масляной пленки происходит износ сопряженной трущейся пары. Увеличение износа трущихся деталей сопровождается пропорциональным ростом работы сил трения. Учитывая это, можно записать:

где v – удельная работа сил трения.

При этом полагается, что трущиеся детали двигателя подвергаются нормальному процессу абразивного износа, а изменение геометрических форм трущихся пар не влияет на интенсификацию износа.

Изложенная концепция полностью согласуется с распространенным энергетическим критерием износа, представляющим отношение объема продуктов истирания к работе сил трения, а также с законом изнашивания.

где Ктр = f(l) – уравнение эпюры удельных давлений; Sтр – путь трения.

Количественной мерой износа трущихся деталей служит вес продукта абразивного износа или линейная величина механического истирания деталей. Kосвенной мерой величины износа в единицу времени d может служить удельная работа сил трения в двигателе:

, (4)

где mц – количество цилиндров; Fп – площадь поршня.

При предельно допустимом износе в эксплуатации в шейках коленчатого вала и гильзах цилиндров моторесурс дизеля составит:

(5)

Заменяя (5) известное выражение

(6)

, (7)

где i – коэффициент тактности, i = 1,2; Cm – средняя скорость поршня, м/с; Ртр – среднее условное давление трения.

Переменный сомножитель из удельных параметров

. (8)

Можно принять в качестве комплексного критерия долговечности двигателей при сравнительной оценке их на износ.

Рис. 2. Потери механической энергии на трение в зависимости от скорости вращения вала дизеля при различных температурах масла

Мощность механических потерь на трение можно представить в виде:

(9)

где Мс – момент сопротивления двигателя, н•м; v – угловая скорость вращения вала дизеля, рад/с.

Момент сопротивления прокручиванию вала двигателя приближенно выражается известной эмпирической зависимостью:

, (10)

где h – параметр абсолютной вязкости масла, н•с/м2; Кс – постоянный коэффициент, зависящий от конструктивных особенностей двигателя. Тогда:

. (11)

Получены зависимости потерь механической энергии на трение в зависимости от температуры дизельного масла и скорости вращения вала дизеля Д 50 М (рис. 2).

Подставив выражение (11) в (5), получим ещё одну функцию моторесурса двигателя:

(12)

В отличие от функции (7), представляющей зависимость моторесурса двигателя от конструктивных параметров, эта формула отражает зависимость долговечности дизеля от режимов эксплуатации.

Для определения износостойкости важнейших трудящихся деталей дизеля наложенным энергетическим методом в формуле (3) заменим выражение удельной работы сил трения:

где m – коэффициент трения скольжения; r – нормальное удельное давление; n – относительная скорость скольжения.

. (14)

Произведение Рn принято считать мерой износа трущихся деталей. Для обеспечения их долговечности оно не должно превосходить норм, выработанных практикой.

При определении моторесурса двигателя по ответственным деталям и узлам, ограничивающим срок его службы и имеющим правомерный износ, представляет интерес лишь наибольшая величина их местных износов. Максимальный местный износ гильзы цилиндра находится в зоне камеры сгорания от трения первых поршневых колец, а у коленчатого вала – во внутренней образующей шейки (между щеками).

Условия работы сил трения в этих зонах и должны приниматься при практических расчетах. В соответствии с этим наиболее точное значение срока службы двигателя может быть получено по исходному выражению (14) с принятием местных значений коэффициента трения, скорости скольжения и нормальных давлений, создаваемых давлением рабочих газов на поршень и силами инерции движущего механизма.

Удельную силу трения mР в применении к трущимся деталям двигателя внутреннего сгорания выразим через постоянное по углу поворота кривошипа среднее за цикл давление трения

Читать еще:  Gdi двигатель киа оптима характеристики

,

где Fп – площадь поршня; Fтрi – площадь рассматриваемой поверхности в дизеле дг – доля среднего давления трения, приходящаяся на рассматриваемую поверхность трения.

Работа сил трения распределяется в дизеле на трение: в цилиндрах (цилиндрических втулках bц= 0,55–0,65), в шейках коленчатого вала (в = 0,35 + 0,45) и в распределительном механизме к насосах всех систем (bпр =0,03 + 0,05).

Рис. 3. Кривые долговечности дизеля в зависимости от скорости вращения вала (а) и абсолютной вязкости дизельного масла (б)

Площадь проекции поверхности коренной шейки коленчатого вала

а окружная скорость ее скольжения

,

где dв и lв – диаметр и длина шейки.

Пренебрегая трением поршня о стенки цилиндра, площадь трения определим по поверхности соприкосновения колец с гильзой:

где hk – рабочая ширина поршневого кольца; mk – количество колец на поршне.

С учетом приведенных зависимостей получим следующее выражение моторесурса двигателя по износу коренных шеек коленчатого вала

(15)

и цилиндровых втулок

. (16)

Из формул (11) и (12) видно, что работа сил трения, а следовательно, и моторесурс двигателя внутреннего сгорания определяются в эксплуатации скоростным и температурным режимом его работы. На рис. 3а,б построены в соответствии с формулой (12) кривые долговечности дизеля в зависимости от скорости вращения вала и абсолютной вязкости дизельного масла. Кривые приведены для рабочего диапазона изменения n и .

Из полученных выражений видно, что моторесурс двигателя при переменных режимах работы не зависит от нагрузки. Входящая в отдельные выражения величина среднего давления трения не зависит от нагрузки и определяется тема же параметрами, что и момент сопротивления Ртр = f(n, h). Отсюда, режимы холостого и груженого хода при одинаковых h и h оказывают на долговечность двигателя примерно одинаковое влияние.

Таким образом, моторесурс дизеля не зависит от следующих основных факторов: степени форсирования, диаметра цилиндра, числа оборотов коленчатого вала, жесткости конструкции и заложенного в ней уровня напряжений, а также удельных давлений между трущимися поверхностями, что косвенно может быть оценено удельным весом двигателя. Значительное влияние на моторесурс оказывает применяемые сорта топлива и масла, режимы работы и пр.

Установим теперь зависимость моторесурса дизеля с помощью теории множественной корреляции от параметров , где Д – диаметр цилиндра (см); n – число оборотов коленчатого вала (об./мин), – показатель степени форсирования; gдиз – удельный вес дизеля (кг/э.л.с.). Зависимость моторесурса дизеля от каждого из аргументов Д, n, , Ддиз в начале устанавливалась методом парной корреляции, а затем было выведено уравнение множественной корреляции, учитывающее совместное влияние перечисленных выше параметров на долговечность дизеля.

В линейной корреляционной связи моторесурса и диаметра цилиндра показателем тесноты связи этих двух величин является коэффициент корреляции. вычисленный по формуле

, (17)

где rМД – коэффициент корреляции; m – количество исходных величин в статистической выборке.

При изучении корреляционной зависимости моторесурса дизеля от четырех факторов ограничимся наиболее простым и важным для практических расчетов случаем прямолинейной корреляции, описанной в общем виде уравнением:

. (18)

Для удобства расчета выразим все переменные и зависимости между ними в стандартизированном масштабе и, проведя ряд математических преобразований, получим систему нормальных уравнений:

;

;

;

.

где rмддиз., rмп – коэффициенты корреляции; β2, β3, b4, b5 – стандартизированные коэффициенты уравнения множественной регрессии; К – отношение .

Определив коэффициенты корреляции rдп, rдк, rдgдиз, rпк, rмgдиз, rкgдиз и используя ранее полученные коэффициенты парной корреляции, найдем численные значения стандартизированных коэффициентов. Подставив значения этих коэффициентов в стандартизированное уравнение

(19)

получим уравнение множественной корреляции, характеризующее зависимость моторесурса дизеля от Д, n, , gдиз

.(20)

Выводы

1. Полученную для расчета моторесурса формулу (20) можно применять для определения долговечности дизелей.

2. Указанная формула (20) справедлива для номинального режима работы дизеля. Зная среднее значение Р, Ре, g, Д при эксплуатации в определенных климатических зонах и при конкретных режимах работы дизеля, можно ориентировочно оценить влияние режимов эксплуатации на ресурс двигателя.

Внешние характеристики дизеля

Внешней характеристикой дизеля называется зависимость показателей его работы от частоты вращения при неизменном положении топливной рейки (или неизменном активном ходе плунжера ТНВД). По внешней характеристике работают главные судовые и транспортные дизели, оснащенные предельными регуляторами частоты вращения, у которых изменяется нагрузка (к примеру, увеличивается сопротивление движению судна из- за шторма или встречного ветра). Как правило, современные главные двигатели с электронными регуляторами в режиме «ограничение по топливу» также работают по внешней характеристике. Дизель-генераторы могут работать но внешней характеристике, когда нагрузка превышает предел, при котором топливная рейка доходит до упора.

В зависимости от величины активного хода плунжера различают следующие внешние характеристики: предельной мощности (активный ход — максимальный), номинальную (активный ход hа соответствует 100%-ной цикловой подаче на номинальном режиме), эксплуатационную (hа = 85-95% от номинального значения) и частичные внешние характеристики (hа менее 85-95%). За 100% hа принимается такой активный ход и такое положение топливной рейки, когда двигатель в нормальных условиях и при заводской регулировке развивает номинальную мощность при номинальной частоте вращения.

Закономерности изменения показателей дизеля на каждой из внешних характеристик примерно одинаковы. Поэтому для выяснения этих закономерностей достаточно рассмотреть номинальную внешнюю характеристику.

Изменение энерго-экономических показателей

Изменение энерго-экономических параметров, характеризующих работу дизеля на внешней характеристике, зависит главным образом от 2-х факторов: изменения цикловой подачи gц (или коэффициента подачи ηп) и коэффициента избытка воздуха на сгорание α при изменении частоты вращения и T.P.=const.

У большей части двигателей, работающих по внешней характеристике, цикловая подача топлива и коэффициент подачи возрастают при снижении частоты вращения. Это объясняется улучшением наполнения насоса и уменьшением потерь топлива при отсечке топливоподачи Процесс топливоподачи в ТНВД. Лишь у двигателей, имеющих ТНВД с регулированием по началу подачи, следует ожидать уменьшение цикловой подачи при снижении оборотов. Подробно об этом будет сказано при рассмотрении характеристик топливоподачи.

Изменение α определяется зависимостью:

  • где Vs — рабочий объем цилиндра;
  • ηн — коэффициент наполнения;
  • γs — удельный вес воздуха;
  • fпл — площадь плунжера ТНВД;
  • hа — активный ход;
  • ηп — коэффициент подачи;
  • γт — удельный вес топлива;
  • Lо — теоретически необходимое количество воздуха на сгорание 1 кг топлива;
  • Ка — коэффициент пропорциональности.
Читать еще:  Что такое автономный подогрев двигателя

Для 4-тактных двигателей без наддува удельный вес воздуха не изменяется на всех режимах: γs = γо = const, величина α определяется соотношением: α = f(ηн / ηп). Это соотношение незначительно уменьшается при снижении частоты вращения. Улучшение наполнения цилиндров свежим зарядом из-за уменьшения гидравлического сопротивления клапанов компенсируется некоторым увеличением коэффициента подачи. Поэтому для 4-тактных двигателей без наддува может быть принято α ≈ const. Следовательно, может быть принят постоянным при работе по внешней характеристике и индикаторный кпд, который, прежде всего, определяется величиной α: ηi ≈ const.

Для двигателей с наддувом (как 2-х, так и 4-тактных) с уменьшением частоты вращения снижается давление наддува, следовательно, и плотность воздуха γs. Совместно с одно-временным увеличением цикловой подачи это приводит к уменьшению коэффициента избытка воздуха на сгорание (рис. №1). При этом снижается индикаторный кпд двигателя (тем в большей степени, чем больше увеличивается коэффициент подачи и снижается плотность воздушного заряда).

Наиболее благоприятной характеристикой, обеспечивающей минимальное падение плотности воздушного заряда при механическом наддуве Характеристики систем механического наддува , обладают поршневые компрессоры, затем следуют роторные и центробежные. В свою очередь, газотурбинный наддув при снижении оборотов обеспечивает более пологое изменение расхода воздуха, чем механический наддув, за счет ухудшения индикаторного процесса в цилиндре и некоторого увеличения при этом располагаемой работы газа перед турбиной. Поэтому при газотурбинном наддуве падение индикаторного кпд менее значительно, чем при механическом наддуве.

Зависимость среднего индикаторного давления от частоты вращения может быть установлена из выражения;

  • где Kpi — коэффициент пропорциональности;
  • ηi — индикаторный кпд.

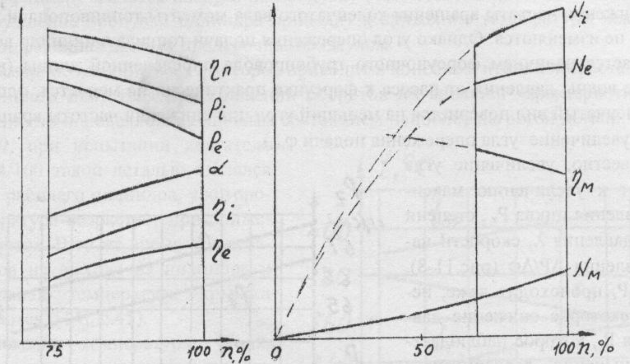

Рис. 1 Характер изменения энерго-экономических показателей дизеля при работе по внешней характеристике

Для 4-тактных двигателей без наддува, когда может быть принято равенство: ηi ≈ const, — Pi определяется только изменением цикловой подачи топлива gц (или коэффициента подачи ηп). Для большинства дизелей коэффициент подачи растет при снижении оборотов. Следовательно, растет и среднее индикаторное давление.

Аналогично для двигателей сгазотурбинным наддувом даже при некотором снижении экономичности индикаторного процесса при снижении оборотов по внешней характеристике среднее индикаторное давление Определение среднего индикаторного давления растет, поскольку растет цикловая подача топлива. Падение среднего индикаторного давления при уменьшении оборотов по внешней характеристике возможно лишь для дизелей с высоким наддувом из-за значительного снижения ηi, которое не компенсируется увеличением цикловой подачи.

Зависимость индикаторной мощности Ni(n) может быть записана в виде:

  • где KN — коэффициент пропорциональности;
  • n — частота вращения.

Эта характеристика теоретически идет из начала координат. Мощность возрастает при увеличении частоты вращения, однако при приближении к номинальным оборотам рост Ni замедляется из-за снижения Pi (рис. №1).

Зависимость эффективной мощности от частоты вращения может быть записана как:

где ηм — механический кпд.

Кривая Nе(n) пойдет ниже кривой индикаторной мощности, поскольку механический кпд меньше 1. Механический кпд с уменьшением частоты вращения растет, так как мощность механических потерь Nм снижается более интенсивно, чем происходит уменьшение Ni. Изменение Nм подчиняется криволинейному закону:

где А — коэффициент пропорциональности;
β — показатель степени (β >1).

Если предположить, что при снижении частоты вращения Pi остается неизменным, то индикаторная мощность Индикаторная и эффективная мощность двигателя будет снижаться пропорционально частоте вращения, т.е. ее снижение будет менее интенсивным по сравнению с Nм. Возрастание Pi при снижении оборотов дополнительно снижает интенсивность уменьшения Ni. Вот почему ηм растет при снижении оборотов.

Влияние характера изменения ηм проявляется и в характере кривых Ре(n) и ηе(n) (рис. №1).
