Высокий расход и неровные обороты: что будет, если сломается датчик скорости, и как его чинить?

Есть в машине один датчик, поломка которого в одних случаях опасна мелочью типа отказавшего спидометра, а в других приводит к действительно неприятным последствиям. Речь идёт о датчике скорости. Не о том, который стоит на ступице и обеспечивает работу ABS (его часто так и называют – датчик ABS), а о том, который стоит где-нибудь на коробке передач, раздатке или редукторе. Почему в некоторых случаях его поломка не слишком опасна, а в других обеспечивает серьёзную головную боль владельцу автомобиля? Тут всё зависит от того, какой тип ДСА (датчика скорости автомобиля) используется и для для чего он нужен в конкретной машине.

Есть контакт, нет контакта​

Все датчики скорости можно условно разделить на две большие группы. В первую группу входят довольно примитивные механические устройства, которые сейчас свой век практически отживают. Такие датчики – это просто набор шестерёнок, который обычно стоит где-нибудь на коробке передач. К нему присоединяется одна единственная деталь – тросик привода спидометра. Тросик идёт непосредственно к спидометру. В этом случае ДСА всего лишь крутился валом коробки, тросик соединяется с механизмом спидометра, который показывает скорость автомобиля в зависимости от скорости вращения вала коробки передач. Всё очень просто и не слишком точно. Зато вполне надёжно.

Ломался такой датчик редко. Чаще выходил из строя тросик привода спидометра, а не сам датчик, но результат при обеих поломках всегда был одинаковым: стрелка спидометра беспомощно ложилась на ноль и никак не реагировала на скорость автомобиля. Грустно, печально, не очень удобно, но на параметры работы всех остальных систем автомобиля эта поломка никак не влияла. Как он ехал с датчиком, так ехал и без него. Только непонятно, с какой скоростью.

На новых автомобилях такое устройство не встретишь. Сейчас стали популярными датчики второй группы – электронные. В большинстве случаев они передают не механическое вращение из коробки передач или редуктора, а сигнал об их скорости вращения электронному блоку управления (ЭБУ). А уж тот по своему алгоритму считает скорость, передаёт её спидометру, а он в свою очередь показывает её стрелочкой водителю. Говорю «в большинстве случаев», потому что иногда сигнал может идти прямо к контроллеру спидометра, который передаёт данные ЭБУ. Но сути дела это не меняет. Главное, что электронный датчик способен менять параметры работы двигателя. И вот поэтому выход из строя такого ДСА обязательно скажется не только на работе спидометра, но и на работе мотора. Чуть подробнее на этом остановимся ниже, а пока посмотрим, как устроены современные электронные датчики скорости.

Их тоже можно поделить на две группы: контактные и бесконтактные. Первые по принципу работы похожи на простые механические ДСА. В них есть механическая связь коробки передач (или раздаточной коробки, или редуктора) с непосредственно датчиком. Связь обычно реализуется таким же простым тросиком или валом. Но на этом всё сходство заканчивается, потому что дальше начинает работать не столько механика, сколько электричество. Точнее, эффект Холла (напомню: это такое физическое явление, основанное на том, что во время размещения проводника с постоянным током в магнитном поле возникает электрическое напряжение). В итоге формируется сигнал, который далее может идти либо сразу на спидометр, либо сначала в ЭБУ. Датчики такого типа так и называются – контактные датчики на основе эффекта Холла. И это наиболее популярная конструкция.

Помимо контактных датчиков на основе эффекта Холла существуют и бесконтактные датчики Холла. В этом случае реперный (задающий) диск может стоять на любом валу, скорость вращения которого прямо пропорциональна скорости движения автомобиля (например, на том же вторичном валу КПП).

Вместе с этим, помимо эффекта Холла датчики могут использовать и другие эффекты. Существуют ДСА, основанные на магниторезистивном эффекте или на оптоэлектронном. В первом случае в датчике есть магниторезистивный элемент, который способен менять своё сопротивление в магнитном поле. Тут есть некоторые общие черты с датчиком Холла, но эффект использован всё же другой. Ну а оптоэлектронные датчики – одни из самых простых. В них сигнал образуется с помощью пары – светодиода и фототранзистора. Между ними на валу (или с помощью связанного с ним привода) вращается диск с прорезями, фототранзистор «считает» вспышки от светодиодов и генерирует сигнал с данными о скорости вращения вала для своего контроллера.

Наверное, многие уже заметили, что с технической точки зрения датчики скорости очень похожи, например, на датчики положения коленвала. Они используют те же эффекты и по сути решают похожую задачу: фиксировать вращение и передавать данные о его скорости блоку управления. Только ДПКВ «наблюдают» за мотором, а ДСА – за трансмиссией.

Что, если сломается?

Теперь поговорим о том, для чего используется датчик скорости. Первая его функция очевидна: без него не может работать спидометр. Но, как я уже говорил, современные датчики намного умнее старых железяк с тросиком. Поэтому и задач у них намного больше.

Используя сигнал с ДСА, блок управления может корректировать состав топливной смеси и угол опережения зажигания. Причём он это делает не только исходя из данных скорости, но и учитывая ускорение и замедление автомобиля. За один только километр пути ДСА может передать ЭБУ до 25 тысяч сигналов (хотя обычно всё-таки количество импульсов скромнее – шесть тысяч), так что этот датчик отлично замечает все изменения скорости, а не только скорость в отдельно взятый момент. И эти данные ЭБУ постоянно использует и для коррекции смеси, и для коррекции зажигания. Это нужно не столько для обеспечения динамики, сколько для топливной экономии (хотя и для динамики тоже). Поэтому если сигнал от ДСА пропадёт, машина иногда на это может отреагировать только ростом расхода топлива. Но возможны и другие проявления смерти датчика: неровные холостые обороты или внезапные рывки или провалы при наборе скорости. Ну и никто не отменял лампу Check Engine, которая может загореться из-за ошибки ДСА.

Другая функция этого датчика – обеспечение работы некоторых систем, связанных с активной безопасностью и комфортом. Некоторые системы динамической стабилизации используют данные о скорости для адекватной работы, поэтому их ошибки могут быть тоже вызваны некорректными или отсутствующими данными от ДСА. Ну и немного реже встречаются неисправности в рулевом управлении. В этом случае датчик скорости помогает изменять усилие на руле в зависимости от скорости движения автомобиля (на высокой скорости усилие на руле должно расти, а на месте руль должен крутиться проще, например, для парковки). Так что забарахливший датчик скорости может обеспечить целый букет неизвестно откуда взявшихся «глюков».

Само собой, возникает вопрос: а как проверить датчик скорости?

Немного диагностики и грусти

Очень хорошо, если есть ошибка, которую можно считать сканером. Вроде бы, виновника «тупизны» машины можно обнаружить сразу. Но не стоит тут же бросаться менять этот датчик. Он выходит из строя редко, а вот его проводка может подвести в любой момент. Поэтому сначала надо всё же проверить именно её, особенно внимательно проверив все разъёмы (они окисляются первыми).

К сожалению, своими силами, без опыта и осциллографа, более-менее точно можно проверить только один датчик – тот, работа которого построена на эффекте Холла. Принцип проверки довольно простой: один щуп вольтметра нужно прижать к «массе» автомобиля, второй – к клемме импульсного сигнала. И при включенном зажигании заставить датчик крутиться. Это можно сделать по-разному. Кому-то удобнее снять датчик и крутить его чем-то подходящим, кто-то предпочитает поддомкратить колесо и крутить его. Тут всё по своему желанию, как хочется. Главное – найти нужные контакты. Если датчик рабочий, при его вращении будут заметны скачки напряжения. Если вольтметр на вращение не реагирует, датчик мёртв. Или вы его неправильно подсоединили к мультиметру, что тоже возможно.

Все остальные датчики, к сожалению, таким способом проверить нельзя. А как их проверять осциллографом, рассказывать не буду. У кого осциллограф есть, он и так это знает, у кого его нет, тот не станет его покупать только ради проверки ДСА. И это правильно. Так что придётся смириться и проверять его в сервисе.

Советов по замене датчика скорости давать не буду. Они очень разные, и тут всё зависит от машины. Где-то его снять легко, а где-то придётся помучиться. Так что в любом случае надо изучать мануал по собственной машине. И совет тут будет только один: не надо пытаться подбирать похожие датчики. Ставить нужно именно тот, который стоит с завода. Даже если датчик встал на место родного как положено, а машина не возражает против «колхозного» ДСА, из-за немного других характеристик он может показывать совсем не то, что должен показывать заводской датчик. И вряд ли после такой замены машина поедет лучше. Конечно, подобрать хороший аналог от известного производителя – дело святое, но ставить что попало не надо. Выйдет себе дороже.

Термостат на Chrysler Neon (Крайслер Неон)

Страна производитель: Германия
• Температура открытия [°C] : 91
• Дополнительный артикул / Дополнительная информация : с прокладкой
• Форма : асимметричный
• Диаметр 1 [мм] : 46

Страна производитель: Германия
• Температура открытия [°C] : 91

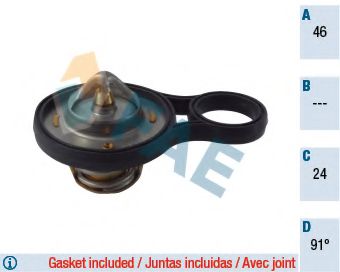

Страна производитель: Франция
• Температура открытия [°C] : 91
• Дополнительный артикул / Дополнительная информация : с прокладкой
• Диаметр 1 [мм] : 46
• Высота 1 [мм] : 24

Страна производитель: Великобритания
• Температура открытия [°C] : 91

Страна производитель: Бельгия
• Температура открытия [°C] : 91
• Тип корпуса : без корпуса

Страна производитель: Германия
• Температура открытия [°C] : 88
• Диаметр [мм] : 52
• Дополнительный артикул / Дополнительная информация : с прокладкой

Страна производитель: Великобритания
• Температура открытия [°C] : 88
• Дополнительный артикул / Дополнительная информация : с прокладкой
• Диаметр 1 [мм] : 62
• Высота [мм] : 21,5

Страна производитель: Великобритания
• Температура открытия [°C] : 91
• Дополнительный артикул / Дополнительная информация : с прокладкой
• Тип корпуса : без корпуса

Страна производитель: Италия
• Температура открытия [°C] : 91
• Высота [мм] : 37
• Монтажная глубина [мм] : 21
• Диаметр [мм] : 41

Страна производитель: Германия
• Температура открытия [°C] : 91
• Наружный диаметр [мм] : 49
• Материал : EPDM (Этилен-пропиленовый каучук)
• Дополнительный артикул / Дополнительная информация : с прокладкой
• Вес [кг] : 0,077
• необходимое количество : 1

Страна производитель: Великобритания
• Температура открытия [°C] : 91
• Наружный диаметр [мм] : 46
• Диаметр [мм] : 46
• Вес [кг] : 0,080
• необходимое количество : 1

Страна производитель: Германия
• Температура открытия [°C] : 91
• Дополнительный артикул / Дополнительная информация : с прокладкой

Страна производитель: Испания
• Температура открытия [°C] : 91

Страна производитель: Великобритания
• Температура открытия [°C] : 88
• Диаметр [мм] : 52
• Дополнительный артикул / Дополнительная информация : с прокладкой

Страна производитель: Германия
• Материал : EPDM (Этилен-пропиленовый каучук)
• Дополнительный артикул / Дополнительная информация : с прокладкой
• необходимое количество : 1

• « Назад
• 1
• 2
• Дальше »

1. Интернет-магазин автомобильных запчастей
2. Chrysler
3. Neon
4. Термостат

В продаже имеются Термостат на следующие модели Chrysler:

Как легко купить термостаты на Chrysler Neon PL?

Если Вам надо купить нужные охлаждения и отопления на Вашу машину, рекомендуем оценить лучший выбор оригинальных комплектующих к автомобилю нашего магазина. На страницах сайта Укрпартс Вы можете приобрести необходимые термостаты по ценам от 208 грн. На автомобиль Mercedes C-Class W202, Renault Koleos, Skoda Roomster.

Мы предоставляем возможность выбрать оригинальные термостаты на Chrysler Neon PL с помощью каждого из удобных Вам методов:

— выбрав год сборки, а также вид авто Chrysler в блоке выбора автомобиля расположенной на данной странице;

— по определенному Вин коду (номеру кузова) машины, созвонившись с нашими работниками;

— по номеру автодеталей на машину (конкретному номеру в каталоге), вписав его в специальном блоке поиска в верху страницы сайта.

В онлайн магазине оригинальных автозапчастей Укрпартс эксперты в обязательном порядке расскажут как удобней выбрать термостат по выгодной цене с доставкой покупателям в городах: Харьков, Коростень, Славянск, Первомайск, Винница, Белгород-Днестровский и в др. Города Украины. Термостат возможно отыскать для таких марок автомобилей Chrysler Neon PL 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска, с объёмами двигателя 1.6, 1.8, 2.0, 2.4 и кузовами седан.

Дополнительные названия автомобильной детали: термостат.

Признаки неисправности автомобильного термостата

Термостат — это важный элемент системы охлаждения автомобиля. Он необходим для того чтобы двигатель внутреннего сгорания прогревался до рабочей температуры и не превышал оптимальный уровень.

Располагается термостат на всех автомобилях в промежутке между двигателем внутреннего сгорания и радиатором. Если упрощенно говорить про его работу, то можно сказать, что это своеобразный затор в системе охлаждения с клапаном, который позволяет открывать доступ к охлаждающей жидкости.

Его работа полностью завязана от температуры двигателя. При ее повышении, клапан начинает открываться для того чтобы ОЖ интенсивно циркулировала и охлаждала двигатель. При охлаждении, клапан закрывается, позволяя двигателю прогреться гораздо быстрее.

Как выявить неисправности термостата

У данного прибора есть определенный ряд неисправностей, которые проявляются в нарушении работы охлаждающей системы. Самыми популярными неисправностями являются:

• Протечка;
• Заклинил клапан;
• Поломка элемента, отвечающего за терморегулирование;
• Не работает клапан малого круга.

Протечка термостата бывает из-за того, что прокладки начинают разрушаться и сквозь них начинает протекать охлаждающая жидкость. Явление не особо распространенное, но это возникает из-за попадания масла. Масло со временем начинает разъедать резину, прокладки портятся и полежат замене.

Клин клапана способствует перегреванию двигателя. Клапан в таком случае либо не открывается, либо не закрывается до конца. Температура из-за этого не удерживается на оптимальном уровне.

При поломке элемента, отвечающего за терморегулирование, прибор перестает своевременно реагировать на изменения температурного режима. Таким образом, происходит хаотичное открывание клапана и из-за этого двигатель внутреннего сгорания может перегреваться при работе или же наоборот слишком долго доходить до рабочей температуры.

Поломка клапана малого круга выявляется на двухклапанных термостатах, где работа системы охлаждения происходит, циркулируя по малому и большому кругу. Если на малом кругу крышка перестает открываться или открытие происходит не до конца, то антифриз начинает работать только по большому кругу. Из-за этого ДВС начинает слишком долго прогреваться.

Зачастую проблемы вызывает именно повреждение клапана, поскольку при работе, во время поступления антифриза, на него воздействует повышенная нагрузка. Из-за повышенных нагрузок он может повредиться и нарушить циркуляцию системы охлаждения.

Работа машины при нерабочем термостате

Если на автомобиле используется нерабочий термостат, то это приведет к понижению ресурса двигателя внутреннего сгорания. Легче всего устранять причины на начальных этапах, потому что это менее затратное решение. На поздних этапах эксплуатации водителю приходится уже лечить именно последствия и тратить намного больше денег.

Когда термостат неисправен именно на малом кругу, то циркуляция происходит по большому кругу. Поскольку двигатель внутреннего сгорания прогревается гораздо дольше, то большую часть работы масло не успевает нагреваться и приобрести оптимальную вязкость для работы ДВС.

Если понятно, что термостат не работает в принципе, то двигатель будет быстро нагреваться и переходить нормированный уровень температуры. Перегрев двигателя способствует сокращению его времени работы.

Необходимо понимать, к каким последствиям может привести эксплуатация автомобиля и неработающего термостата. А поломки могут быть очень серьезные, — это поломка двигателя внутреннего сгорания. В лучшем случае придется делать капитальный ремонт, — в худшем искать новый мотор. Конечно можно приобрести контрактный с другого автомобиля, но стоимость не бюджетна, поскольку двигатель, — это сердце машины.

Что делать, если термостат сломался в пути

Если поломка происходит в пути, то при передвижении двигатель внутреннего сгорания будет перегреваться. На такой машине не рекомендуется передвигаться, но бывают ситуации, когда оперативно заменить запчасть нет возможности. Работающий мотор не стоит перегревать, поэтому при передвижении нужно уменьшить его нагревание. Для этого стоит включить печку на максимальную температуру и на полную мощность.

При такой езде двигатель меньше подвергается нагреванию и можно доехать до места назначения. Периодически необходимо оценивать температурную обстановку и наблюдать, чтобы она не превышала определенного уровня. При повышенной температуре рекомендуется остановить машину и открыть капот для того чтобы охладить мотор. Когда он остынет можно продолжить движения, наблюдая за стрелкой, останавливая автомобиль каждый раз, когда она достигает определенной температуры.

В зимнее время года, холодная погода способствует охлаждению автомобильного мотора. Поэтому даже если будет не работать термостат, то передвигаться за счет внешнего охлаждения до момента, пока мотор не нагреется можно значительно дольше.

Определяем работоспособность термостата

Для того чтобы понять, работает термостат или нет, достаточно завести автомобиль и подождать 5–10 минут. После этого нужно проверять патрубки системы охлаждения. Они должны быть нагретые, в этом случае система охлаждения функционирует в правильном режиме.

Есть также возможность проверить работу термостата с помощью демонтажа. Для этого необходимо его снять и отнести домой. В домашних условиях ставим на плиту кастрюлю с водой и нагреваем ее. В воду опускаем устройство и ждем. Когда температура воды достигнет отметки 90 градусов, клапан должен открыться, поскольку именно в этот момент в автомобиле он производит подачу антифриза в охлаждающую систему.

Как заменить термостат

Для того чтобы заменить термостат, не обязательно будет обращаться в автосервис. Замену можно провести даже в полевых условиях. Для этого необходимо изначально подготовить емкость, в которую будет производиться слив антифриза. После того, как жидкость будет слита, нужно провести снятие термостата.

Когда термостат снят, рекомендуется его очистить, а после проверять на работоспособность. Если термостат после очистки оказался рабочий, то устанавливаем на место, если нет производит замену на новый. Стоит посмотреть, в каком состоянии на данный момент находятся прокладки устройства. Если они уже начали разъедаться, то лучше их заменить на новые, потому что в скором времени они могут начать протекать.

Почему термостат выходит из строя

Основные признаки неисправности термостата появляются из-за того, что вещество наполнителя уже становится старым, либо же узел начинает засоряться из-за накипи. Неисправность термостата зачастую проявляется именно в заклинившем клапане. Причем его может заклинить как в открытом положении, так и в закрытом. Иногда он заклинивает даже в среднем положении.

Но у поломок могут и проявляться другие симптомы. Для того чтобы понять, какие признаки поломки могут быть нестандартными, достаточно постоянно наблюдать за прогревом двигателя внутреннего сгорания.

В первом случае автомобиль может изначально работать как обычно, не показывая никаких проблем, но после этого стрелка будет резко подниматься вверх и показывать перегрев. По прохождению 5–10 минут, работа вновь возобновится, и прибор будет нормально функционировать.

Также есть обратная сторона, когда двигатель достаточно долгое время не может нагреться. Например, он прогревается минут 20–30, а только потом начинает нормально функционировать.

Конечно же, в случаях с перегревом ДВС это не приведет к поломке двигателя сразу же при своевременном реагировании. Но если водитель не обнаружит поломку вовремя, то есть риск лишиться мотора и придется приобретать новый.

Если автомобиль полностью не прогревается до рабочей температуры, но уже начинает эксплуатироваться, то в ближайшее время ничего критичного не произойдет. Но такая эксплуатация транспортного средства снижает ресурсы двигателя внутреннего сгорания, а также увеличивает расход топлива при передвижении.

Как определить рабочий термостат или нет, было сказано ранее, но самым действенным методом является использование компьютерной диагностики.

Высококвалифицированные специалисты помогут узнать, почему не работает устройство и что необходимо сделать для ремонта за считанные минуты, подключившись к электронному блоку управления автомобилем.

Полная проверка терморегулятора

Бывает так, что термостат вроде работает корректно, но при этом отображается температура либо ниже нормы, либо наоборот выше. Именно в тот момент, когда клапанная крышка открывается отметка температуры должна быть примерно 90 градусов.

Поскольку открытие клапанной крышки нельзя проверить, не снимая запчасть с автомобиля, то можно лишь примерно определить корректность его работы. Для этого достаточно прогреть мотор до 60–70 градусов. При этой отметке верхний патрубок радиатора начинает нагреваться, при температуре ниже он всё еще остается холодным.

Также есть возможность проверить полноценную температуру открытия клапанной крышки с помощью кастрюльки с водой, по технологии, указанной ранее.

Также в некоторых случаях ход клапана уменьшается. Можно произвести замеры полного хода согласно марки и модели автомобиля, средний ход составляет на машинах от 5 до 8 миллиметров.

Видео по теме

TCM-Club

Официальный форум TCM-Club (Toyota Ceres Marino Club)

• Вход
• Регистрация
• Ссылки

Текущее время: Пт сен 17, 2021 7:44 pm

Датчик температуры: who is who?

Модератор: Zizo

• Автор
• Сообщение

Датчик температуры: who is who?

Сообщение oligarhoff » Пн май 27, 2013 10:44 pm

Ребят, запутался с датчиками температуры двигателя (охлаждающей жидкости), пошушукал по поиску — запутался ещё больше.

Давайте раз и навсегда разъясним и мне, и будущим страждущим:

Есть три датчика:

№1. Toyota 83420-20040 Датчик температуры жидкости. В патрубке помпы — он идёт только на стрелку на панели, больше ни на что не влияет;

№2. Toyota 89428-12160 Датчик температуры для компьютера (EFI) — стоит за патрубком термостата — выдаёт показания температуры ОЖ для управления инжектором, оборотами;

№3. Toyota 89422-35010 Датчик температуры жидкости двухконтактный. Термовыключатель вентилятора — тоже где-то в районе патрубков у термостата — по сути не датчик, а просто «вкл/выкл» в зависимости от температуры ОЖ. Если штекер с него снять, вентилятор будет крутится всегда — аварийный режим типа. Больше ни на что не влияет, только управление вентилятором.

Re: Датчик температуры: who is who?

Сообщение denisjx » Пн май 27, 2013 11:16 pm

Re: Датчик температуры: who is who?

Сообщение oligarhoff » Пн май 27, 2013 11:25 pm

Re: Датчик температуры: who is who?

Сообщение _Bes_ » Вт май 28, 2013 6:33 am

Re: Датчик температуры: who is who?

Сообщение oligarhoff » Вт май 28, 2013 9:34 am

Re: Датчик температуры: who is who?

Сообщение _Bes_ » Вт май 28, 2013 9:41 am

Re: Датчик температуры: who is who?

Сообщение oligarhoff » Вт май 28, 2013 10:55 am

Вышел покурить, проверил
Отключил одноконтактный (он ближе к радиатору расположен, стоит параллельно двигателю), по схеме это, скорее, датчик №3, вентилятор включился. может я неправильно схему читаю?

Визуально, датчик №3 расположен ближе к радиатору, но в каталоге он называется SENSOR, WATER TEMPERATURE (FOR E.F.I.), а экзист выдаёт 89422-35010 Датчик температуры жидкости двухконтактный, что в общем-то соответствует словам _Bes_.

А вот датчик №2, визуально расположенный ближе к салону, перпендикулярно двигателю, двуконтактный, в каталоге обозначен как SWITCH, TEMPERATURE DETECT, NO.2, в экзисте — 89428-12160 Датчик включения вентилятора радиатора.

Схема кривая, или у меня глаза е**тся?

P.S. у меня проблем с датчиками нет, просто хочу всё знать

Re: Датчик температуры: who is who?

Сообщение _Bes_ » Вт май 28, 2013 11:01 am

Re: Датчик температуры: who is who?

Сообщение AnageeCS » Вт май 28, 2013 11:07 am

Re: Датчик температуры: who is who?

Сообщение oligarhoff » Вт май 28, 2013 11:30 am

Спасибо, _Bes_ и AnageeCS!
Я уж думал, что мозг разрушится.

Есть три датчика температуры охлаждающей жидкости (или двигателя, кто как называет) для 4/5A-FE, разъясним кто из них кто и кто где стоит на самом деле, так как в каталоге на схеме указано неверное расположение двух из трёх этих датчиков, что ввело меня самого в глубокое заблуждение:

№1 (на схеме). Toyota 83420-20040 (в каталоге см. ЭЛЕКТРИКА, КЛИМАТ-КОНТРОЛЬ -> ДАТЧИКИ, ПЕРЕКЛЮЧАТЕЛИ, РЕЛЕ)Датчик температуры жидкости. Расположен в патрубке помпы — он идёт только на стрелку на панели, больше ни на что не влияет;

№2 (на схеме). Toyota 89428-12160 (в каталоге см. ЭЛЕКТРИКА, КЛИМАТ-КОНТРОЛЬ -> ЭЛЕКТРОННАЯ СИСТЕМА ВПРЫСКА ТОПЛИВА) фактически же он расположен ближе к радиатору (а не ближе к салону, как это показано на схеме), параллельно двигателю, в каталоге он называется как SWITCH, TEMPERATURE DETECT, NO.2, экзист выдаёт название — Датчик включения вентилятора радиатора.
К датчику подходит одноконтактный провод, датчик однопиновый, это по сути не датчик, а просто «вкл/выкл», в зависимости от температуры ОЖ. Если штекер с него снять, вентилятор будет крутится всегда — аварийный режим типа. Больше ни на что не влияет, только управление вентилятором.

№3 (на схеме). Toyota 89422-35010 (в каталоге см. ЭЛЕКТРИКА, КЛИМАТ-КОНТРОЛЬ -> ДАТЧИКИ, ПЕРЕКЛЮЧАТЕЛИ, РЕЛЕ) расположен, на самом деле , ближе к салону/моторному щиту (а НЕ ближе к радиатору, как это указано на схеме), в каталоге он называется SENSOR, WATER TEMPERATURE (FOR E.F.I.), а экзист выдаёт 89422-35010 Датчик температуры жидкости двухконтактный,соответственно, к нему подходит фишка с двумя проводами.
Датчик температуры для компьютера (EFI) — стоит за патрубком термостата — выдаёт показания температуры ОЖ для управления инжектором, оборотами;

То есть на схеме каталога датчики №2 и №3 имеют не совсем корректное расположение относительно радиатора/моторного щита, учтите это при покупке новых датчиков.
