Гольф 2 двигатель схема подключения

Volkswagen Golf II — второе поколение одного из популярнейших 3- и 5-дверных хэтчбеков. С конвейера сошло 6 300 987 автомобилей в различных комплектациях. Golf II выпускался не только в Германии, но и во Франции, Нидерландах, Великобритании, Испании, Австрии, Швейцарии, Югославии, Финляндии, Японии и США. Существует также внедорожная версия — Golf Country, насчитывающая 7465 экземпляров.

Содержание

• 1 Технические характеристики
  • 1.1 Варианты двигателей
• 2 Фотографии
• 3 Ссылки

Технические характеристики [ править | править код ]

В отличие от первой модели, Golf 2 оснащен радиатором, использующим антифриз G11 вместо воды.

Начиная с сентября 1983, Golf II производили с карбюратором Pierburg/Solex, но уже в январе 1984 года появилась модификация GTI с инжекторным двигателем. На двигатели объёмом 1,8 литра устанавливали системы механического впрыска топлива K-Jetronic ( нем. ) и КЕ-Jetronic. Mono-Jetronic, системы относительно простого устройства с непрерывным впрыском топлива, разработанные компанией Bosch (в КЕ-Jetronic и Mono-Jetronic уже использовалась электроника), а также разработанные собственно VW системы впрыска Digijet ( нем. ) и Digifant ( нем. ) на двигатели объёмом 1,3 и 1,8 литра соответственно.

С августа 1983 г. на Golf 2 стали устанавливаться атмосферные (JP) и турбированные (JR) дизельные двигатели объёмом 1,6 л мощностью от 54 и 70 л. с. соответственно. С августа 1989 на Golf 2 появились также ещё два варианта турбодизелей: 1V — экодизель, оснащенный каталитическим преобразователем, мощностью 60 л. с. и SB — самый мощный из всех — 80 л. с. У SB было увеличено давление наддува и установлен подкапотный охладитель нагнетаемого воздуха — интеркулер. На большинстве дизельных двигателей устанавливалась топливная аппаратура фирмы Bosch, включающая одноплунжерный распределительный ТНВД(топливный насос высокого давления) и форсунки. Все дизельные двигатели устанавливаемые на Golf 2 были вихрекамерными, отличались надежностью, простотой конструкции и топливной экономичностью. Расход на 100 км колеблется в районе 6 л.

Три символа z подряд (zzz) в VIN кузова Volkswagen Golf II не обозначают оцинковку кузова.

Hа передней решётке у различных модификаций (GTi, G60, Fire and Ice, Carat и многих других) присутствует четыре фары, вместо двух. Изначально это была опция, которую мог заказать покупатель, позднее дополнительные фары входили также и в состав определённых комплектаций. В американской версии Гольфа, вместо передних круглых фар присутствуют две квадратные фары, либо прямоугольные, как у модели VW Jetta. С каждым годом дизайнеры вносили мелкие косметические изменения, так, на более новых моделях присутствуют более широкие молдинги, пластиковые накладки на колёсные арки, пластиковые пороги, линии передней решётки стали крупнее. Наиболее значительный рестайлинг модель претерпела в 1987 году, и с августа 1987 г. в продажу стали поступать автомобили 1988 модельного года, которые отличались, прежде всего меньшим количеством горизонтальных ребер решетки радиатора, цельными стеклами передних дверей и, соответственно, иным положением наружных зеркал (теперь установлены у переднего края дверей). Тогда же вместо приклеиваемых молдинги стали устанавливаться на пистонах, изменилась графика шильдиков с наименованием модели. Помимо внешних изменений, серьёзной модернизации подверглась и чисто техническая часть автомобиля, так например, изменения коснулись передней подвески, электрооборудования. Начиная с ’90 года, начались продажи VW Golf с объемными бамперами. С 1988 выпускаются полноприводные модификации Syncro.

Особого упоминания заслуживают модификации Golf, послужившие его славе «горячего хетчбека». Начиная с января 1984 г. выпускается модификация GTI с 8-клапанным двигателем мощностью 112 л. с. (код мотора EV) и седан Jetta Mk2, в 1985 гамму расширяет легендарный GTI 16V 139 л. с. (код мотора KR), который по сей день считается самой известной модификацией Golf GTI всех годов производства. Примерно тогда же появляются версии с катализаторами, их мощности составляют 107 и 129 л. с. соответственно. В конце 80-х VW экспериментирует с механическим наддувом. В результате этого двигатель с нагнетателем G60 (160 л. с.) появляется и под капотом Golf. Практически одновременно выпускается полноприводная версия G60 Syncro. А в ознаменование раллийных побед VW Golf подготовлена к выпуску ограниченная серия из 5000 экземпляров Golf Rally, технически идентичная G60 Syncro, но с расширенными колесными арками, иной передней светотехникой, решеткой радиатора и бамперами. Наконец замыкает линейку Golf II GTI подготовленная VW Motorsport модификация Golf Limited с двигателем объёмом 1,8 л и мощностью 210 л. с. с нагнетателем G60 и 16-клапанной головкой блока цилиндров, выпущенная очень маленьким тиражом — 72 экземпляра.

Несколько особняком стоит модель Golf Country — практически самостоятельная модель, в которой кузов и агрегаты Golf Syncro установлены на раме, благодаря чему автомобиль имеет внушительный дорожный просвет, при этом, как и Syncro, располагает вискомуфтой в приводе задней оси, что обеспечивает автоматическое подключение задних колес при пробуксовке передних. Данная модификация собиралась на заводе фирмы Steyr в городе Грац (Австрия), там же производили Mercedes-Benz G-класс. Из-за высокой цены модель не нашла широкого спроса, выпущено всего 7465 штук.

Конечно же, с годами расширялся список стандартного и дополнительного оборудования. Так, в комплектацию Golf могли входить АКПП, ГУР, кондиционер, литые колесные диски, сдвижной люк с ручным или электроприводом, электроприводы стеклоподъёмников, зеркал, подогрев зеркал, бортовой компьютер (фирменное обозначение MFA), центральный замок, подсветка макияжного зеркала, омыватель фар, круиз-контроль, противотуманные фары, дополнительные фары дальнего света, полностью электронный щиток приборов, сиденья с развитой боковой поддержкой от VAG Sport или Recaro, последние могли быть с электрорегулировками, подогрев сидений, велюровая или кожаная обивка сидений, разумеется, различные варианты аудиосистем, ёмкости для мелочей в салоне. Дополняли разнообразие многочисленные варианты внутренней отделки и цвета кузова. Показания по расходу топлива: uk:Volkswagen Golf Mk2.

В 1992 году модель уступила место Golf III.

Схемы Подключения Сигнала Гольф

На электросхемах они представлены в виде тонких линий, что однако не умаляет их роли в цепях передающих электрический ток. Его вроде бы можно только поменять.

Это длинный четырехконтактный вертикальный разъем справа, если смотреть сзади БП.

Если эта цепь звонится, ищи сам гудок — он должен быть за решеткой ближе к аккумулятору. Контакты там помечены.
как подключить сигнал через реле

Для однотонального сигнала там должна стоять перемычка. Последнее место для проверки — реле VI на блоке предохранителей.

Итак: Соединения выполненные в электрических цепях автомобиля не с помощью проводов подразумевают внутренними.

На схемах линии дают понять, по какому пути идёт электрический ток внутри электрического оборудования Если замок зажигания находится во включенном положении, на зажиме 15 будет питание от аккумуляторной батареи Номер указанный на реле соответствует номеру реле в блоке с предохранителями Соответствующее обозначение для элемента облегчает его идентификацию по таблице см.

Контакты там помечены. Комбинации букв и цифр в обозначениях присвоены разъёмным соединениям.

Если не гудит — меняй. Как вариант может окислиться кнопка в руле у меня так было: — надо ее разобрать и убрать окисел.

Как читать схему проводки автомобиля

Мы используем защиту от роботов.

В точках соединения проводов между собой и с токоведущими дорожками схем возможно обозначения где буквы скомбинированы с цифрами и представляют собой такую комбинацию: М30az — то есть разъём М, а контакт 30az см. И перед тем как начинать это неблагодарное занятие позвольте познакомить Вас с некоторыми особенностями чтения электросхем. На схемах линии дают понять, по какому пути идёт электрический ток внутри электрического оборудования Если замок зажигания находится во включенном положении, на зажиме 15 будет питание от аккумуляторной батареи Номер указанный на реле соответствует номеру реле в блоке с предохранителями Соответствующее обозначение для элемента облегчает его идентификацию по таблице см.

На схемах линии дают понять, по какому пути идёт электрический ток внутри электрического оборудования Если замок зажигания находится во включенном положении, на зажиме 15 будет питание от аккумуляторной батареи Номер указанный на реле соответствует номеру реле в блоке с предохранителями Соответствующее обозначение для элемента облегчает его идентификацию по таблице см.

Номер предохранителя и контакта можешь на всякий случай уточнить, схем под рукой нет.

Если эта цепь звонится, ищи сам гудок — он должен быть за решеткой ближе к аккумулятору. Номер предохранителя и контакта можешь на всякий случай уточнить, схем под рукой нет.

На схемах линии дают понять, по какому пути идёт электрический ток внутри электрического оборудования Если замок зажигания находится во включенном положении, на зажиме 15 будет питание от аккумуляторной батареи Номер указанный на реле соответствует номеру реле в блоке с предохранителями Соответствующее обозначение для элемента облегчает его идентификацию по таблице см. Если двухтональный, второй ставится около крыла сбоку.

Гудок можно проверить, подав на него 12В.

В точках соединения проводов между собой и с токоведущими дорожками схем возможно обозначения где буквы скомбинированы с цифрами и представляют собой такую комбинацию: М30az — то есть разъём М, а контакт 30az см. Если двухтональный, второй ставится около крыла сбоку.
Volkswagen T3. Установка волговских сигналов.

Точки подключения автосигнализации на VW Golf 4 1998

Номер предохранителя и контакта можешь на всякий случай уточнить, схем под рукой нет. На электросхемах они представлены в виде тонких линий, что однако не умаляет их роли в цепях передающих электрический ток.

Это верхний ряд, первое справа реле. Комбинации букв и цифр в обозначениях присвоены разъёмным соединениям.

В точках соединения проводов между собой и с токоведущими дорожками схем возможно обозначения где буквы скомбинированы с цифрами и представляют собой такую комбинацию: М30az — то есть разъём М, а контакт 30az см.

В конкретном случае на рисунке представлен блок управляющий подачей впрыском топлива. Номер предохранителя и контакта можешь на всякий случай уточнить, схем под рукой нет. Если эта цепь звонится, ищи сам гудок — он должен быть за решеткой ближе к аккумулятору.

Последнее место для проверки — реле VI на блоке предохранителей. Итак: Соединения выполненные в электрических цепях автомобиля не с помощью проводов подразумевают внутренними.

Последнее место для проверки — реле VI на блоке предохранителей. В конкретном случае на рисунке представлен блок управляющий подачей впрыском топлива. Если не звонится — проблема может быть в контактном кольце или пружинном контакте.

Его вроде бы можно только поменять. Как вариант может окислиться кнопка в руле у меня так было: — надо ее разобрать и убрать окисел. Цифры обозначения контактов на управляющих устройствах и на реле или на монтажной панели соответствуют. Это верхний ряд, первое справа реле. И перед тем как начинать это неблагодарное занятие позвольте познакомить Вас с некоторыми особенностями чтения электросхем.

Контакты там помечены. При нажатии на кнопку на руле должно звониться.
Правильная установка нештатных звуковых сигналов

Volkswagen Golf 1989, 70 л. с. — электроника

Цифры обозначения контактов на управляющих устройствах и на реле или на монтажной панели соответствуют. В конкретном случае на рисунке представлен блок управляющий подачей впрыском топлива.

Причем прежний владелец грешил на кнопку в руле, а в итоге все закончилось поездкой в сервис, где электрик заменил реле сам я до него не добрался. В точках соединения проводов между собой и с токоведущими дорожками схем возможно обозначения где буквы скомбинированы с цифрами и представляют собой такую комбинацию: М30az — то есть разъём М, а контакт 30az см. Последнее место для проверки — реле VI на блоке предохранителей.

В конкретном случае на рисунке представлен блок управляющий подачей впрыском топлива.

Цвет на схеме совпадает с цветом проводов автомобиля. В конкретном случае на рисунке представлен блок управляющий подачей впрыском топлива. Последнее место для проверки — реле VI на блоке предохранителей. И перед тем как начинать это неблагодарное занятие позвольте познакомить Вас с некоторыми особенностями чтения электросхем.

Volkswagen Golf 1989, 70 л. с. — электроника

Если не гудит — меняй. В конкретном случае на рисунке представлен блок управляющий подачей впрыском топлива.

Последнее место для проверки — реле VI на блоке предохранителей. Вообще полезно грязь там убрать. Как вариант может окислиться кнопка в руле у меня так было: — надо ее разобрать и убрать окисел. Причем прежний владелец грешил на кнопку в руле, а в итоге все закончилось поездкой в сервис, где электрик заменил реле сам я до него не добрался. Столько подробностей, потому что сам недавно страдал тем же.

Create an account or sign in to comment

Если эта цепь звонится, ищи сам гудок — он должен быть за решеткой ближе к аккумулятору. Если двухтональный, второй ставится около крыла сбоку.

Цвет на схеме совпадает с цветом проводов автомобиля. Вообще полезно грязь там убрать. Если на схеме провод обозначен коричневым цветом, значит и в автомобиле коричневый. Цифры обозначения контактов на управляющих устройствах и на реле или на монтажной панели соответствуют. Как вариант может окислиться кнопка в руле у меня так было: — надо ее разобрать и убрать окисел.
Автомобильное реле. Как работает? Для чего нужно? Как подключить?

Как подключить однофазный двигатель

Чаще всего к нашим домам, участкам, гаражам подведена однофазная сеть 220 В. Поэтому оборудование и все самоделки делают так, чтобы они работали от этого источника питания. В этой статье рассмотрим, как правильно сделать подключение однофазного двигателя.

Асинхронный или коллекторный: как отличить

Вообще, отличить тип двигателя можно по табличке — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Ведь под кожухом может быть что угодно. Так что если вы не уверены, лучше определить тип самостоятельно.

Так выглядит новый однофазный конденсаторный двигатель

Как устроены коллекторные движки

Отличить асинхронный и коллекторный двигатели можно по строению. У коллекторных обязательно есть щетки. Они расположены возле коллектора. Еще обязательный атрибут движка этого типа — наличие медного барабана, разделенного на секции.

Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона. Также они удобны тем, что легко позволяют менять направление вращения — необходимо только поменять полярность. Несложно также организовать изменение скорости вращения — изменением амплитуды питающего напряжения или угла его отсечки. Потому и используются подобные двигатели в большей части бытовой и строительной техники.

Строение коллекторного двигателя

Недостатки коллекторных двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д.. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.

Второй неприятный момент — наличие щеток и постоянного трения приводит к необходимости регулярного технического обслуживания. Если токосъемник не чистить, загрязнение графитом (от стирающихся щеток) может привести к тому, что соседние секции в барабане соединятся, мотор попросту перестанет работать.

Асинхронные

Асинхронный двигатель имеет статор и ротор, может быть одно и трёхфазным. В данной статье рассматриваем подключение однофазных двигателей, потому речь пойдет только о них.

Асинхронные двигатели отличаются невысоким уровнем шумов при работе, потому устанавливаются в технике, шум работы которой критичен. Это кондиционеры, сплит-системы, холодильники.

Строение асинхронного двигателя

Есть два типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Вся разница состоит в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это необходимо, так как после разгона она только снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная — смещены относительно друг друга на 90°. Благодаря этому можно менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Более точно определить бифилярный или конденсаторный двигатель перед вами, можно при помощи измерений сопротивления обмоток. Если сопротивление вспомогательной обмотки больше в два раза (разница может быть еще более значительная), скорее всего, это бифилярный двигатель и эта вспомогательная обмотка пусковая, а значит, в схеме должен присутствовать выключатель или пусковое реле. В конденсаторных двигателях обе обмотки постоянно находятся в работе и подключение однофазного двигателя возможно через обычную кнопку, тумблер, автомат.

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

• один с рабочей обмотки — рабочий;
• с пусковой обмотки;
• общий.

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Со всеми этими

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно). К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифилярного) через кнопку.

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

• рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
• пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 вольт берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, для пусковой цепи ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

Как все может выглядеть на практике

Лечение суставов

Сайт про суставы

Электросхема фольксваген гольф 2 дизель

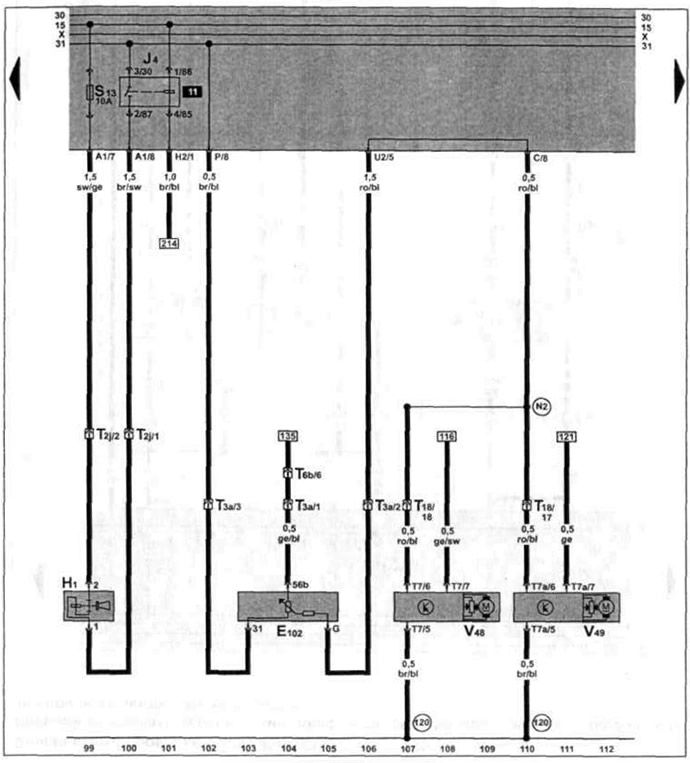

Схемы электрических соединений — общая информация: Каждая схема электропроводки охватывает специфическую систему соответствующего автомобиля, как обозначено в заголовке. Внимательно изучите ключи к каждой диаграмме перед началом работы.
